Beschreibung

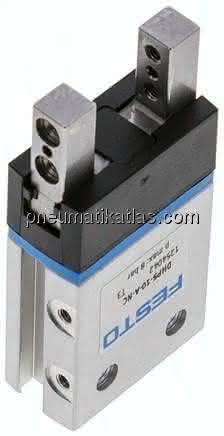

DHPS-10-A-NC DHPS-10-A-NC (1254042) Parallelgreifer
Spezifikationen
Baugröße
10
Hub pro Greifbacken
3,0 MM
Eignung zur Produktion von Li-Ionen Batterien
3,0 NM
Max. Austauschgenauigkeit
<= 0,2 mm MM
Max. Greifbacken-Winkelspiel ax, ay
< 0,5 deg DEG
Max. Greifbackenspiel Sz
< 0,02 mm MM
Rotationssymmetrie
<= 0,2 mm MM
Führung
Gleitführung
Wiederholgenauigkeit Greifer
< 0,02 mm MM
Anzahl Greifbacken
2
Einbaulage
beliebig
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
doppeltwirkend
Greiferfunktion
Parallel
Konstruktiver Aufbau
Hebel, zwangsgeführter Bewegungsablauf
LABS-Konformität
60 N
Positionserkennung
für Näherungsschalter
Min. Schließzeit bei 6 bar
24 MS
Betriebsdruck
4 bis 8 BAR
Max. Arbeitsfrequenz Greifer
4 HZ
Min. Öffnungszeit bei 6 bar
58 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur
5 bis 60 GC
Massenträgheitsmoment
0,081 KG/CM2
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen
3,0 NM
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen
10 MIOSP
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öf
60 G
Max. Moment am Greifbacken My statisch
3,0 NM
Befestigungsart
wahlweise:, Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss
M3
Werkstoffhinweis
RoHS konform
Werkstoff Abdeckkappe
PA
Werkstoff Gehäuse
Aluminium-Knetlegierung, harteloxiert
Werkstoff Greifbacken
hochlegierter Stahl rostfrei
Greifkraftsicherung
beim Schließen
Produktgewicht
0,1 KG
