Beschreibung

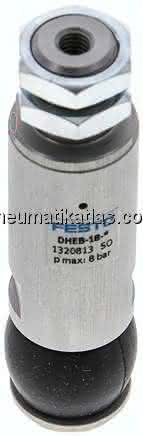

DHEB-18-E-U-E-L DHEB-18-E-U-E-L (1320813) Balggreifer
Spezifikationen
Baugröße
18
Befestigungsart
mit Außengewinde, mit Kontermutter, wahlweise:
Hub des Balges
7,5 MM
Betriebsdruck
5 bis 8 BAR
Einbaulage
beliebig
Min. zu greifender Durchmesser
19,5 MM
Max. zu greifender Durchmesser
25,0 MM
Führung
Grundführung
LABS-Konformität
5 bis 60 GC
Funktionsweise
einfachwirkend, geschlossen
Rückstelldruck
< 1 bar BAR
Konstruktiver Aufbau
Kontraktionsmembran, zwangsgeführter Bewegungsablauf
Positionserkennung
ohne
Werkstoffhinweis
LABS-haltige Stoffe enthalten, RoHS konform
Max. Arbeitsfrequenz Greifer
<= 4 Hz HZ
Min. Öffnungszeit bei 6 bar
20 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
50 MS
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
Druckluft nach ISO 8573-1:2010 [7:4:4]
mittleres Austauschintervall für den Balg
0,5 MIOSP
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Richtwert Nutzlast
0,21 KG
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoff Balg
EPDM
Pneumatischer Anschluss
M5
Werkstoffhinweis-1
Aluminium, eloxiert
Produktgewicht
0,065 KG
