Beschreibung

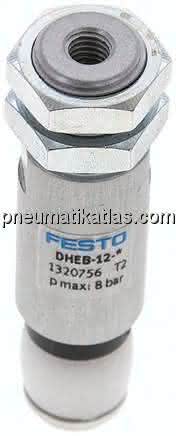

DHEB-12-E-D-S-L DHEB-12-E-D-S-L (1320756) Balggreifer
Spezifikationen
Baugröße
12
Befestigungsart
mit Außengewinde, mit Kontermutter, wahlweise:
Hub des Balges
5,5 MM
Betriebsdruck
5 bis 8 BAR
Einbaulage
beliebig
Min. zu greifender Durchmesser
13,0 MM
Max. zu greifender Durchmesser
17,0 MM
Führung
Grundführung
LABS-Konformität
5 bis 60 GC
Funktionsweise
einfachwirkend, geschlossen
Rückstelldruck
< 1 bar BAR
Konstruktiver Aufbau
Kontraktionsmembran, zwangsgeführter Bewegungsablauf
Lebensmitteltauglichkeit
siehe erweiterte Werkstoffinformation
Positionserkennung
ohne
Werkstoffhinweis
LABS-haltige Stoffe enthalten, RoHS konform
Max. Arbeitsfrequenz Greifer
<= 4 Hz HZ
Min. Öffnungszeit bei 6 bar
20 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
40 MS
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
Druckluft nach ISO 8573-1:2010 [7:4:4]
mittleres Austauschintervall für den Balg
1,0 MIOSP
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Richtwert Nutzlast
0,12 KG
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoff Balg
VMQ (Silikon)
Pneumatischer Anschluss
M5
Werkstoffhinweis-1
Aluminium, eloxiert
Produktgewicht
0,05 KG
