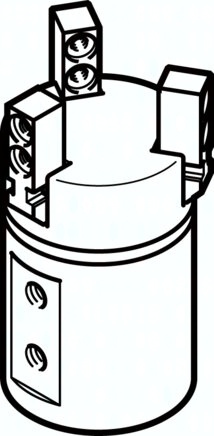

DHDS-16-A DHDS-16-A (1259491) Dreipunktgreifer
Spezifikationen
Baugröße
16
Befestigungsart
mit Innengewinde und Passstift
Hub pro Greifbacken
2,5 MM
Einbaulage
beliebig
Max. Austauschgenauigkeit
<= 0,2 mm MM
Max. Greifbacken-Winkelspiel ax, ay
<= 0,5 deg DEG
Max. Greifbackenspiel Sz
<= 0,02 mm MM
Rotationssymmetrie
<= 0,2 mm MM
LABS-Konformität
40 N
Wiederholgenauigkeit Greifer
<= 0,04 mm MM
Anzahl Greifbacken
3
Funktionsweise
doppeltwirkend
Greiferfunktion
3-Punkt
Konstruktiver Aufbau
Hebel, zwangsgeführter Bewegungsablauf
Eignung zur Produktion von Li-Ionen Batterien
29 N
Positionserkennung
für Hall-Sensor
WerkstoffhinweisRoHS konform hochlegierter Stahl rostfrei
Gesamtgreifkraft bei 6 bar öffnen
120 N
Umgebungstemperatur
5 bis 60 GC
Max. Arbeitsfrequenz Greifer
<= 4 Hz HZ
Min. Öffnungszeit bei 6 bar
26 MS
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
42 MS
Werkstoff Gehäuse
Aluminium-Knetlegierung, harteloxiert
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
1 - niedrige Korrosionsbeanspruchung
Massenträgheitsmoment
0,136 KG/CM2
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen
87 N
Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen
2 bis 8 BAR
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öf
50 N
Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) sc
2 NM
Max. Moment am Greifbacken My statisch
2 NM
Max. Moment am Greifbacken Mz statisch
2 NM
Nachschmierintervall Führungselemente
10 MIOSP
Max. Masse pro externem Greiffinger
50 G
Pneumatischer Anschluss
M3
Werkstoff Abdeckkappe
PA
Produktgewicht
0,13 KG
