Beschreibung

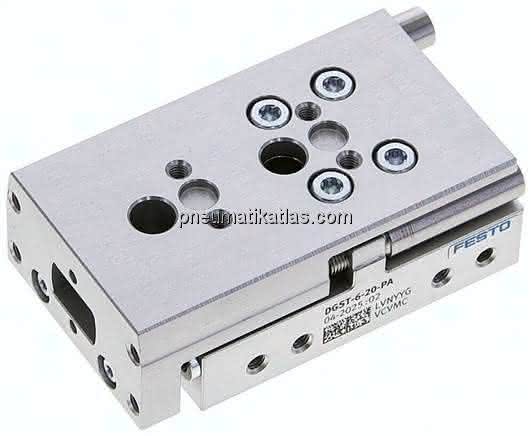

DGST-6-20-PA DGST-6-20-PA (8085106) Mini-Schlitten
Spezifikationen
Befestigungsart
mit Durchgangsbohrung
Hub
20 MM
Kolben- durchmesser
6 mm
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
1,5 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Führung
Kugelumlaufführung
LABS-Konformität
220 N
Dämpfungslänge
0,9 MM
Funktionsweise
doppeltwirkend
Max. Geschwindigkeit
0,5 M/S
Wiederholgenauigkeit
<= 0,3 mm
Konstruktiver Aufbau
Doppelkolben, Joch, Kolbenstange, Schlitten
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
hochlegierter Stahl rostfrei
Umgebungstemperatur
-10 bis 60 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Kupfer- und PTFE-frei, RoHS konform
Theoretische Kraft bei 6 bar, Rücklauf
25 N
Theoretische Kraft bei 6 bar, Vorlauf
34 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Max. Kraft Fz
220 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Moment Mx
1,1 NM
Max. Moment My
1,0 NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M3
Hinweis zum Betriebs- und Steuermedium-1
0,018 J
Max. Moment Mz
1,0 NM
Werkstoff Deckel
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse
62,0 G
Werkstoff Führung
POM, TPE-E, hochlegierter Stahl
Justierbarer Endlagenbereich / Länge vorne
12,1 MM
Justierbarer Endlagenbereich / Länge hinten
12,1 MM
Werkstoff Dichtungen
HNBR
Produktgewicht
0,12 KG
