Beschreibung

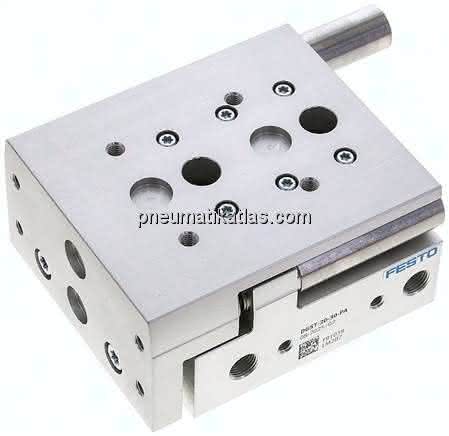

DGST-20-30-PA DGST-20-30-PA (8085141) Mini-Schlitten
Spezifikationen
Befestigungsart
mit Durchgangsbohrung
Hub
30 MM
Kolben- durchmesser
20 mm
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
1 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Führung
Kugelkäfigführung
LABS-Konformität
1.110 N
Dämpfungslänge
1,2 MM
Funktionsweise
doppeltwirkend
Max. Geschwindigkeit
0,8 M/S
Wiederholgenauigkeit
<= 0,3 mm
Konstruktiver Aufbau
Doppelkolben, Joch, Kolbenstange, Schlitten
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
hochlegierter Stahl rostfrei
Umgebungstemperatur
-10 bis 60 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Kupfer- und PTFE-frei, RoHS konform
Theoretische Kraft bei 6 bar, Rücklauf
317 N
Theoretische Kraft bei 6 bar, Vorlauf
377 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Max. Kraft Fz
1.110 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Moment Mx
11,0 NM
Max. Moment My
12,0 NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
G1/8
Hinweis zum Betriebs- und Steuermedium-1
0,350 J
Max. Moment Mz
12,0 NM
Werkstoff Deckel
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse
527,5 G
Werkstoff Führung
POM, TPE-E, hochlegierter Stahl
Justierbarer Endlagenbereich / Länge vorne
32,0 MM
Justierbarer Endlagenbereich / Länge hinten
31,5 MM
Werkstoff Dichtungen
HNBR
Produktgewicht
1,2 KG
