Beschreibung

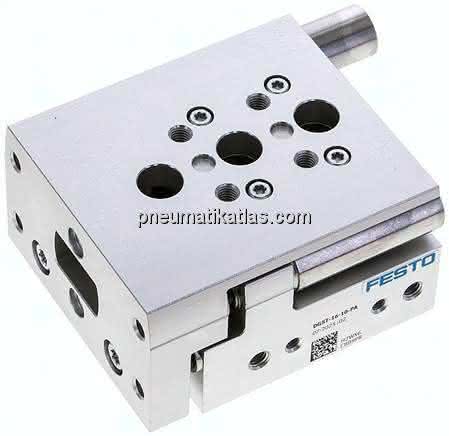

DGST-16-10-PA DGST-16-10-PA (8085130) Mini-Schlitten
Spezifikationen
Befestigungsart
mit Durchgangsbohrung
Betriebsdruck
0,1 bis 0,8 MPA
Hub
10 MM
Kolben-Ø
16 mm
Betriebsart der Antriebseinheit
Joch
Einbaulage
beliebig
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schlitten
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Führung
Kugelumlaufführung
Positionserkennung
für Näherungsschalter
Werkstoff-Hinweis
RoHS konform
Symbol
991249
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Dämpfungslänge
1 MM
Pneumatischer Anschluss
M5
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen
0,25 J
Max. Kraft Fy
820 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Max. Kraft Fz
820 N
Max. Moment Mx
11. Mrz NM
Max. Moment My
7 NM
Max. Moment Mz
7 NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
207 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
241 N
Bewegte Masse
276 G
Umgebungstemperatur
60 GC
Werkstoff Führung
hochlegierter Stahl
Werkstoff Deckel
Aluminium-Knetlegierung
Justierbarer Endlagenbereich / Länge vorne
10,3 MM
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Justierbarer Endlagenbereich / Länge hinten
10,3 MM
Werkstoff Dichtungen
HNBR
Wiederholgenauigkeit
<= 0,3 mm
Max. Geschwindigkeit
0,8 M/S
Produktgewicht
536 G, 0,55 G
