Beschreibung

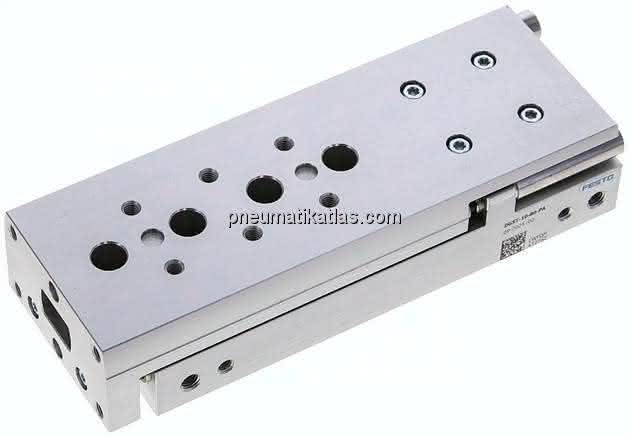

DGST-10-80-PA DGST-10-80-PA (8085121) Mini-Schlitten
Spezifikationen
Hub
80 MM
Kolben- durchmesser
10 mm
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
1 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Führung
Kugelumlaufführung
LABS-Konformität
520 N
Dämpfungslänge
1,5 MM
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Max. Geschwindigkeit
0,8 M/S
Wiederholgenauigkeit
<= 0,3 mm
Konstruktiver Aufbau
Doppelkolben, Joch, Kolbenstange, Schlitten
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
hochlegierter Stahl rostfrei
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Kupfer- und PTFE-frei, RoHS konform
Theoretische Kraft bei 6 bar, Rücklauf
79 N
Theoretische Kraft bei 6 bar, Vorlauf
94 N
Max. Kraft Fz
520 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Moment Mx
6,0 NM
Max. Moment My
5,0 NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Hinweis zum Betriebs- und Steuermedium-1
0,080 J
Max. Moment Mz
5,0 NM
Werkstoff Deckel
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-10 bis 60 GC
Bewegte Masse
251,7 G
Werkstoff Führung
POM, TPE-E, hochlegierter Stahl
Befestigungsart
mit Durchgangsbohrung
Justierbarer Endlagenbereich / Länge vorne
15,6 MM
Justierbarer Endlagenbereich / Länge hinten
15,8 MM
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Produktgewicht
0,5 KG
