Beschreibung

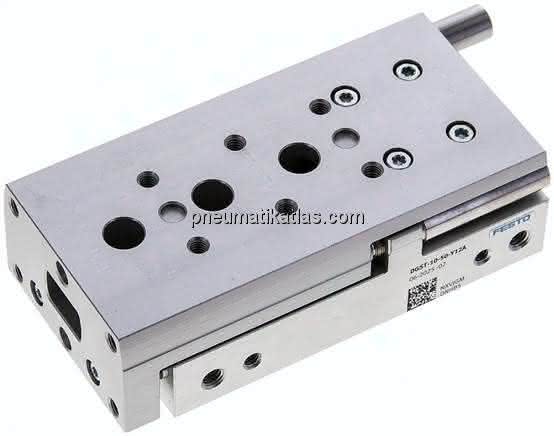

DGST-10-50-Y12A DGST-10-50-Y12A (8085168) Mini-Schlitten
Spezifikationen
Kolben-Ø
10 mm
Betriebsart der Antriebseinheit
Joch
Einbaulage
beliebig
Hub
50 MM
Dämpfung
externe hydraulische Dämpfung
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schlitten
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Führung
Kugelumlaufführung
Positionserkennung
für Näherungsschalter
Werkstoff-Hinweis
RoHS konform
Symbol
991249
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Durchgangsbohrung
Dämpfungslänge
4 MM
Pneumatischer Anschluss
M5
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen
0,8 J
Max. Kraft Fy
510 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Max. Kraft Fz
510 N
Produktgewicht
379,4 G, 0,38 G
Max. Moment Mx
5 NM
Betriebsdruck
0,1 bis 0,8 MPA
Max. Moment My
04. Mai NM
Max. Moment Mz
04. Mai NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
79 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
94 N
Bewegte Masse
187,2 G
Umgebungstemperatur
60 GC
Werkstoff Führung
hochlegierter Stahl
Werkstoff Deckel
Aluminium-Knetlegierung
Justierbarer Endlagenbereich / Länge vorne
16,2 MM
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Justierbarer Endlagenbereich / Länge hinten
14,5 MM
Werkstoff Dichtungen
HNBR
Wiederholgenauigkeit
<= 0,02 mm
Max. Geschwindigkeit
0,8 M/S
