Beschreibung

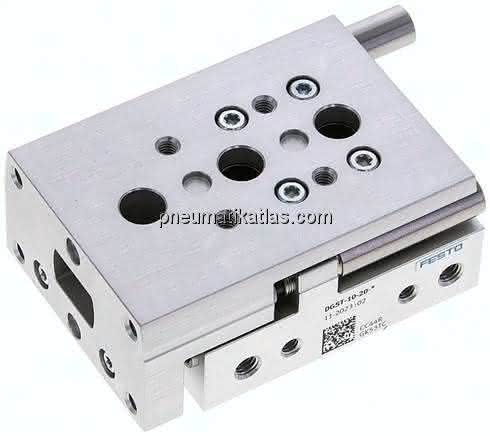

DGST-10-20-PA DGST-10-20-PA (8085117) Mini-Schlitten
Spezifikationen
Kolben-Ø
10 mm
Betriebsart der Antriebseinheit
Joch
Einbaulage
beliebig
Hub
20 MM
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schlitten
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Führung
Kugelumlaufführung
Positionserkennung
für Näherungsschalter
Werkstoff-Hinweis
RoHS konform
Symbol
991249
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Durchgangsbohrung
Dämpfungslänge
01. Mai MM
Pneumatischer Anschluss
M5
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen
0,08 J
Max. Kraft Fy
480 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Max. Kraft Fz
480 N
Produktgewicht
277,4 G, 0,28 G
Max. Moment Mx
3 NM
Betriebsdruck
0,1 bis 0,8 MPA
Max. Moment My
3 NM
Max. Moment Mz
3 NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
79 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
94 N
Bewegte Masse
145,7 G
Umgebungstemperatur
60 GC
Werkstoff Führung
hochlegierter Stahl
Werkstoff Deckel
Aluminium-Knetlegierung
Justierbarer Endlagenbereich / Länge vorne
16,7 MM
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Justierbarer Endlagenbereich / Länge hinten
15,1 MM
Werkstoff Dichtungen
HNBR
Wiederholgenauigkeit
<= 0,3 mm
Max. Geschwindigkeit
0,8 M/S
