DGSL-8-30-PA

(543928) Mini-Schlitten

Ausgabe: 1 StückEAN: 4052568182731Artikelnummer: K1796657

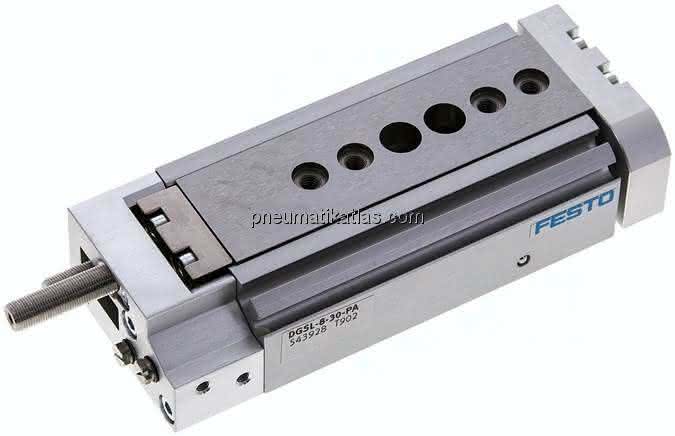

DGSL-8-30-PA (543928) Mini-Schlitten

Ausgabe:

1 STK

Beschreibung

DGSL-8-30-PA DGSL-8-30-PA (543928) Mini-Schlitten

Spezifikationen

Kolben-Ø

10 mm

Betriebsart der Antriebseinheit

Joch

Einbaulage

beliebig

Hub

30 MM

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

0 - keine Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Schlitten

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Führung

Kugelkäfigführung

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

991263

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Durchgangsbohrung

Dämpfungslänge

01. Mai MM

Pneumatischer Anschluss

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 7 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,08 NM

Max. Kraft Fy

850 N

Werkstoff Gehäuse

Aluminium-Knetlegierung

Max. Kraft Fz

850 N

Produktgewicht

301 G, 0,34 G

Max. Moment Mx

9 NM

Betriebsdruck

0,15 bis 0,8 MPA

Max. Moment My

05. Mai NM

Max. Moment Mz

05. Mai NM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

40 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

47 N

Bewegte Masse

121 G

Umgebungstemperatur

60 GC

Alternativanschlüsse

siehe Produktzeichnung

Werkstoff Deckel

Aluminium-Knetlegierung

Justierbarer Endlagenbereich / Länge vorne

35,5 MM

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Justierbarer Endlagenbereich / Länge hinten

18,5 MM

Werkstoff Dichtungen

HNBR

Wiederholgenauigkeit

0,3 mm

Max. Geschwindigkeit

0,8 M/S
