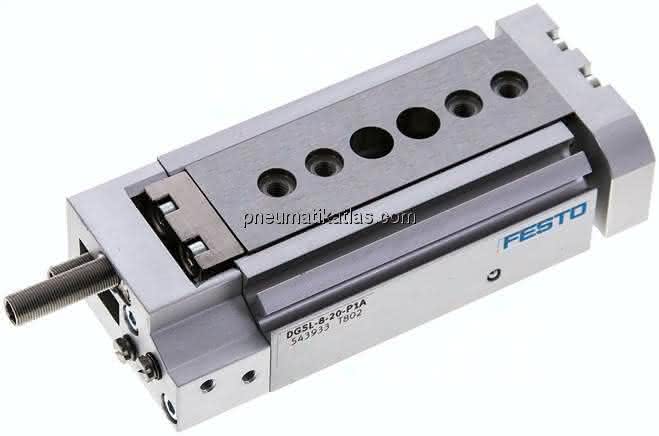

DGSL-8-20-P1A DGSL-8-20-P1A (543933) Mini-Schlitten
Spezifikationen
Kolben-Ø
10 mm
Betriebsart der Antriebseinheit
Joch
Einbaulage
beliebig
Hub
20 MM
Dämpfung
elastische Dämpfungsringe/-platten beidseitig mit Festanschlag
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schlitten
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Führung
Kugelkäfigführung
Positionserkennung
für Näherungsschalter
Werkstoff-Hinweis
RoHS konform
Symbol
991263
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Durchgangsbohrung
Dämpfungslänge
03. Jan MM
Pneumatischer Anschluss
M3
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 7 nach ISO 14644-1
Aufprallenergie in den Endlagen
0,03 NM
Max. Kraft Fy
745 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Max. Kraft Fz
745 N
Produktgewicht
273 G, 0,31 G
Max. Moment Mx
8 NM
Betriebsdruck
0,15 bis 0,8 MPA
Max. Moment My
05. Mai NM
Max. Moment Mz
05. Mai NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
40 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
47 N
Bewegte Masse
111 G
Umgebungstemperatur
60 GC
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Deckel
Aluminium-Knetlegierung
Justierbarer Endlagenbereich / Länge vorne
29,5 MM
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Justierbarer Endlagenbereich / Länge hinten
18,5 MM
Werkstoff Dichtungen
HNBR
Wiederholgenauigkeit
±0,01 mm
Max. Geschwindigkeit
0,8 M/S
