Beschreibung

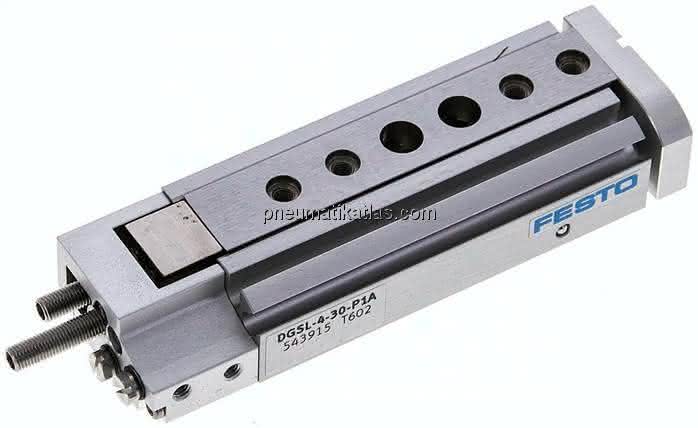

DGSL-4-30-P1A DGSL-4-30-P1A (543915) Mini-Schlitten
Spezifikationen
Hub
30 MM
Kolben-Ø
6 mm
Betriebsart der Antriebseinheit
Joch
Konstruktiver Aufbau
Schlitten
Dämpfung
elastische Dämpfungsringe/-platten beidseitig mit Festanschlag
Betriebsdruck
0,25 bis 0,8 MPA
Führung
Kugelkäfigführung
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Positionserkennung
für Näherungsschalter
Symbol
991263
Wiederholgenauigkeit
±0,01 mm
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Alternativanschlüsse
siehe Produktzeichnung
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 7 nach ISO 14644-1
LABS-Konformität
VDMA24364-B1/B2-L
Aufprallenergie in den Endlagen
0,005 NM
Befestigungsart
mit Durchgangsbohrung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
13 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
17 N
Bewegte Masse
38 G
Pneumatischer Anschluss
M3
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Dämpfungslänge
01. Jul MM
Max. Geschwindigkeit
0,5 M/S
Umgebungstemperatur
60 GC
Justierbarer Endlagenbereich / Länge vorne
25,5 MM
Justierbarer Endlagenbereich / Länge hinten
13,5 MM
Max. Kraft Fy
387 N
Produktgewicht
107 G, 0,15 G
Max. Kraft Fz
387 N
Max. Moment Mx
2 NM
Max. Moment My
2 NM
Max. Moment Mz
2 NM
