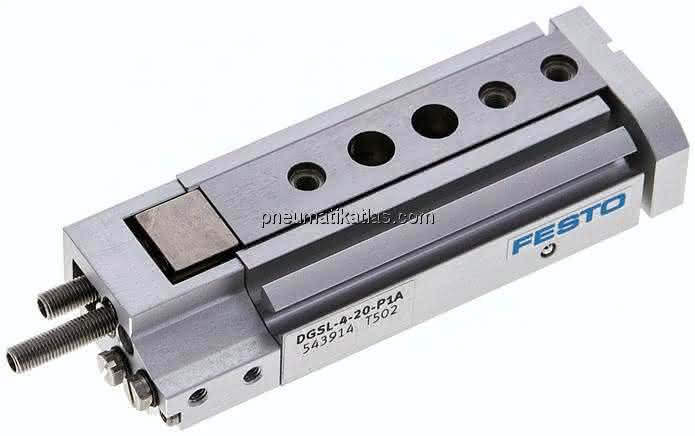

DGSL-4-20-P1A

(543914) Mini-Schlitten

Ausgabe: 1 StückEAN: 4052568182595Artikelnummer: K1796640

DGSL-4-20-P1A (543914) Mini-Schlitten

Ausgabe:

1 STK

Beschreibung

DGSL-4-20-P1A DGSL-4-20-P1A (543914) Mini-Schlitten

Spezifikationen

Kolben-Ø

6 mm

Betriebsart der Antriebseinheit

Joch

LABS-Konformität

VDMA24364-B1/B2-L

Führung

Kugelkäfigführung

Korrosionsbeständigkeitsklasse KBK

0 - keine Korrosionsbeanspruchung

Betriebsdruck

0,25 bis 0,8 MPA

Dämpfung

elastische Dämpfungsringe/-platten beidseitig mit Festanschlag

Werkstoff-Hinweis

RoHS konform

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Schlitten

Positionserkennung

für Näherungsschalter

Symbol

991263

Wiederholgenauigkeit

±0,01 mm

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 7 nach ISO 14644-1

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Umgebungstemperatur

60 GC

Aufprallenergie in den Endlagen

0,005 NM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

13 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

17 N

Bewegte Masse

34 G

Befestigungsart

mit Durchgangsbohrung

Pneumatischer Anschluss

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Dichtungen

HNBR

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Max. Kraft Fy

368 N

Dämpfungslänge

01. Jul MM

Max. Kraft Fz

368 N

Werkstoff Gehäuse

Aluminium-Knetlegierung

Hub

20 MM

Alternativanschlüsse

siehe Produktzeichnung

Max. Geschwindigkeit

0,5 M/S

Justierbarer Endlagenbereich / Länge vorne

24,5 MM

Max. Moment Mx

2 NM

Justierbarer Endlagenbereich / Länge hinten

13,5 MM

Max. Moment My

2 NM

Max. Moment Mz

2 NM

Produktgewicht

96 G, 0,14 G
