DGSL-4-10-P1A

(543913) Mini-Schlitten

Ausgabe: 1 StückEAN: 4052568182588Artikelnummer: K1796677

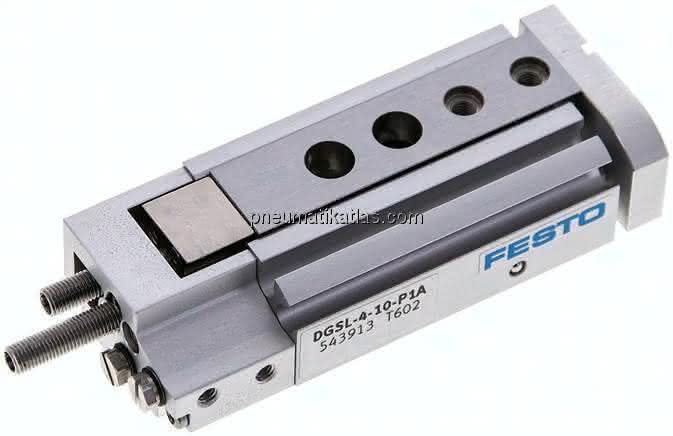

DGSL-4-10-P1A (543913) Mini-Schlitten

Ausgabe:

1 STK

Beschreibung

DGSL-4-10-P1A DGSL-4-10-P1A (543913) Mini-Schlitten

Spezifikationen

Kolben-Ø

6 mm

Betriebsart der Antriebseinheit

Joch

Einbaulage

beliebig

LABS-Konformität

VDMA24364-B1/B2-L

Führung

Kugelkäfigführung

Dämpfung

elastische Dämpfungsringe/-platten beidseitig mit Festanschlag

Betriebsdruck

0,25 bis 0,8 MPA

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Schlitten

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Positionserkennung

für Näherungsschalter

Wiederholgenauigkeit

±0,01 mm

Korrosionsbeständigkeitsklasse KBK

0 - keine Korrosionsbeanspruchung

Symbol

991263

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 7 nach ISO 14644-1

Umgebungstemperatur

60 GC

Werkstoff-Hinweis

RoHS konform

Aufprallenergie in den Endlagen

0,005 NM

Befestigungsart

mit Durchgangsbohrung

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

13 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

17 N

Bewegte Masse

31 G

Pneumatischer Anschluss

Dämpfungslänge

01. Jul MM

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Dichtungen

HNBR

Werkstoff Gehäuse

Aluminium-Knetlegierung

Alternativanschlüsse

siehe Produktzeichnung

Max. Geschwindigkeit

0,5 M/S

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Justierbarer Endlagenbereich / Länge vorne

14,5 MM

Justierbarer Endlagenbereich / Länge hinten

13,5 MM

Max. Kraft Fy

343 N

Max. Kraft Fz

343 N

Hub

10 MM

Max. Moment Mx

2 NM

Max. Moment My

2 NM

Max. Moment Mz

2 NM

Produktgewicht

85 G, 0,125 G
