Beschreibung

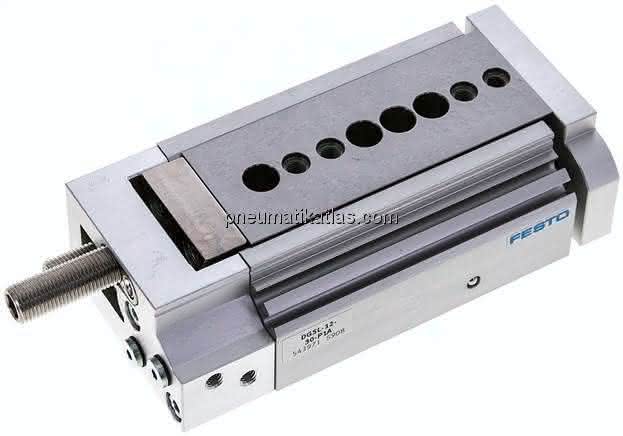

DGSL-12-30-P1A DGSL-12-30-P1A (543971) Mini-Schlitten
Spezifikationen
Hub
30 MM
Kolben- durchmesser
16 mm
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
1 bis 8 BAR
Dämpfung
P1: elastische Dämpfungsringe/-platten beidseitig mit Festanschlag
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Führung
Kugelkäfigführung
LABS-Konformität
3,7 MM
Funktionsweise
doppeltwirkend
Max. Geschwindigkeit
0,8 M/S
Wiederholgenauigkeit
±0,01 mm
Konstruktiver Aufbau
Joch, Kolben, Kolbenstange, Schlitten
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Max. Kraft Fy
1.075 N
Aufprallenergie in den Endlagen
0,060 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung
Theoretische Kraft bei 6 bar, Rücklauf
104 N
Theoretische Kraft bei 6 bar, Vorlauf
121 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Max. Kraft Fz
1.075 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Moment Mx
15 NM
Max. Moment My
10,0 NM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
siehe Produktzeichnung
Hinweis zum Betriebs- und Steuermedium-1
0 bis 60 GC
Max. Moment Mz
10,0 NM
Werkstoff Deckel
Aluminium-Knetlegierung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse
299 G
Pneumatischer Anschluss
M5
Justierbarer Endlagenbereich / Länge vorne
29,0 MM
Justierbarer Endlagenbereich / Länge hinten
25,5 MM
Werkstoff Dichtungen
HNBR
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,8 KG
