Beschreibung

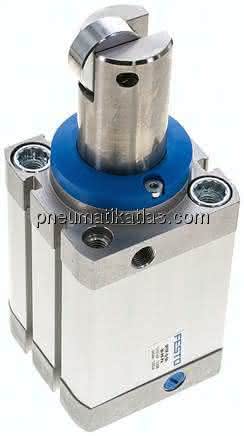

DFSP-Q-50-30-PR-PA DFSP-Q-50-30-PR-PA (576167) Stopperzylinder
Spezifikationen
Konstruktiver Aufbau
Kolben, Kolbenstange mit Rolle, Profilrohr, verdrehgesichert
Kolben- durchmesser
50 mm
Hub
30 MM
Betriebsdruck
1,2 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
LABS-Konformität
1.250 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Verdrehsicherung/Führung
angeflachte Kolbenstange
Positionserkennung
für Näherungsschalter
Varianten
verdrehgesicherte Kolbenstange
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Funktionsweise
einfachwirkend, ziehend
Werkstoffhinweis
RoHS konform
Stoßkraft
5.000 N
Max. Taktfrequenz
5 HZ
Zulässige Stoßkraft auf die ausgefahrene Kolbenstange
G1/8
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
1,3 KG
