Beschreibung

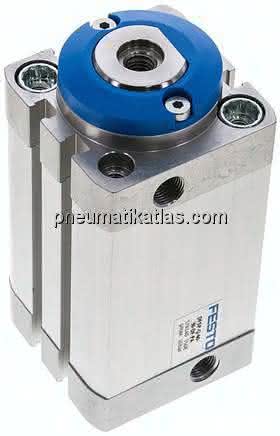

DFSP-Q-40-30-DF-PA DFSP-Q-40-30-DF-PA (576140) Stopperzylinder
Spezifikationen
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr, verdrehgesichert
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
30 MM
Kolbenstangengewinde
M8
Funktionsweise
doppeltwirkend
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Kolben- durchmesser
40 mm
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
angeflachte Kolbenstange
Varianten
verdrehgesicherte Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Stoßkraft
5.540 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Max. Taktfrequenz
5 HZ
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Zulässige Stoßkraft auf die ausgefahrene Kolbenstange
G1/8
Werkstoffhinweis
RoHS konform
LABS-Konformität
1.108 N
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Einbaulage
beliebig
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Dichtungen
TPE-U(PU)
Betriebsdruck
1 bis 10 BAR
Produktgewicht
0,8 KG
