Beschreibung

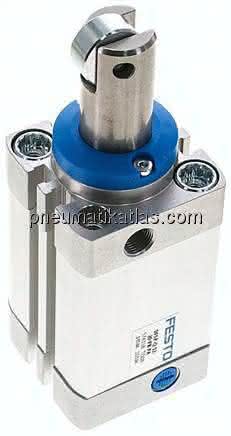

DFSP-Q-32-20-PR-PA DFSP-Q-32-20-PR-PA (576118) Stopperzylinder
Spezifikationen
Betriebsdruck
1,2 bis 10 BAR
Hub
20 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolben- durchmesser
32 mm
Einbaulage
beliebig
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Konstruktiver Aufbau
Kolben, Kolbenstange mit Rolle, Profilrohr, verdrehgesichert
Positionserkennung
für Näherungsschalter
Funktionsweise
einfachwirkend, ziehend
Stoßkraft
2.670 N
Werkstoff Dichtungen
TPE-U(PU)
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. Taktfrequenz
5 HZ
Zulässige Stoßkraft auf die ausgefahrene Kolbenstange
G1/8
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Varianten
verdrehgesicherte Kolbenstange
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Verdrehsicherung/Führung
angeflachte Kolbenstange
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoffhinweis
RoHS konform
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
LABS-Konformität
485 N
Produktgewicht
0,5 KG
