Beschreibung

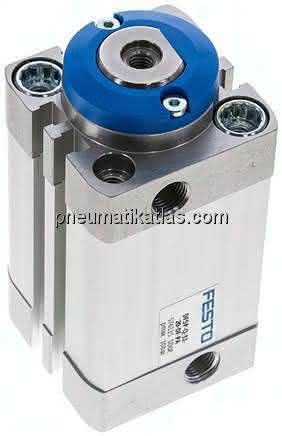

DFSP-Q-32-20-DF-PA DFSP-Q-32-20-DF-PA (576115) Stopperzylinder
Spezifikationen
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr, verdrehgesichert
Kolben- durchmesser
32 mm
Hub
20 MM
Kolbenstangengewinde
M6
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Kolbenstangenende
Innengewinde
LABS-Konformität
595 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Verdrehsicherung/Führung
angeflachte Kolbenstange
Positionserkennung
für Näherungsschalter
Varianten
verdrehgesicherte Kolbenstange
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Funktionsweise
doppeltwirkend
Werkstoffhinweis
RoHS konform
Stoßkraft
3.270 N
Max. Taktfrequenz
5 HZ
Zulässige Stoßkraft auf die ausgefahrene Kolbenstange
G1/8
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,47 KG
