Beschreibung

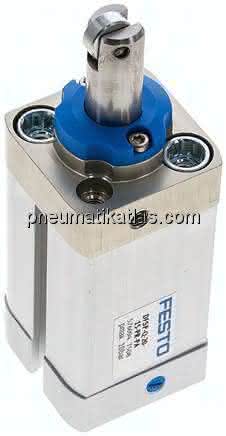

DFSP-Q-20-15-PR-PA DFSP-Q-20-15-PR-PA (576094) Stopperzylinder
Spezifikationen
Konstruktiver Aufbau
Kolben, Kolbenstange mit Rolle, Profilrohr, verdrehgesichert
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
15 MM
Funktionsweise
einfachwirkend, ziehend
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Kolben- durchmesser
20 mm
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
angeflachte Kolbenstange
Varianten
verdrehgesicherte Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Stoßkraft
840 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Max. Taktfrequenz
5 HZ
Hinweis zum Betriebs- und Steuermedium-1
-10 bis 80 GC
Zulässige Stoßkraft auf die ausgefahrene Kolbenstange
M5
Werkstoffhinweis
RoHS konform
LABS-Konformität
200 N
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Einbaulage
beliebig
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Dichtungen
TPE-U(PU)
Betriebsdruck
1,6 bis 10 BAR
Produktgewicht
0,22 KG
