Beschreibung

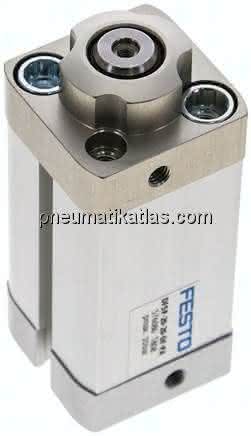

DFSP-20-20-DF-PA DFSP-20-20-DF-PA (576086) Stopperzylinder
Spezifikationen
Kolben-Ø
20 mm
Einbaulage
beliebig
Hub
20 MM
Kolbenstangengewinde
M3
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Profilrohr
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
runde Kolbenstange
Werkstoff-Hinweis
RoHS konform
Symbol
991217
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
M5
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Zulässige Stoßkraft auf die ausgefahrene Kolbenstange
1.370 N
Zulässige Querkraft beim Schaltvorgang
228 N
Max. Taktfrequenz
5 HZ
Produktgewicht
0,23 KG
Betriebsdruck
0,1 bis 1 MPA
Werkstoff Rolle
Stahl verzinkt
Werkstoff Zylinderrohr
gleiteloxiert
Umgebungstemperatur
80 GC
Werkstoff Deckel
eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Dichtungen
TPE-U(PU)
Varianten
Innengewinde an der Kolbenstange
