Beschreibung

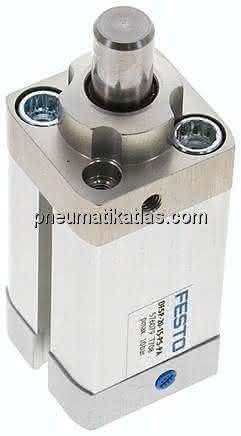

DFSP-20-15-PS-PA DFSP-20-15-PS-PA (576079) Stopperzylinder
Spezifikationen
Kolben-Ø
20 mm
Einbaulage
beliebig
Hub
15 MM
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Funktionsweise
ziehend
Konstruktiver Aufbau
Profilrohr
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
runde Kolbenstange
Werkstoff-Hinweis
RoHS konform
Symbol
991850
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
M5
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Zulässige Stoßkraft auf die ausgefahrene Kolbenstange
1.370 N
Zulässige Querkraft beim Schaltvorgang
228 N
Max. Taktfrequenz
5 HZ
Produktgewicht
0,22 KG
Betriebsdruck
0,16 bis 1 MPA
Werkstoff Rolle
Stahl verzinkt
Werkstoff Zylinderrohr
gleiteloxiert
Umgebungstemperatur
80 GC
Werkstoff Deckel
eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Dichtungen
TPE-U(PU)
