Beschreibung

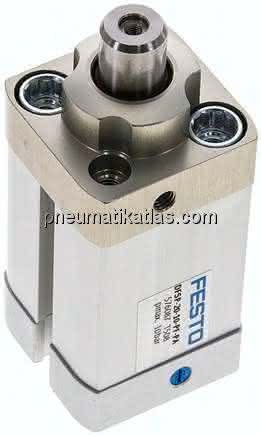

DFSP-20-10-PF-PA DFSP-20-10-PF-PA (576087) Stopperzylinder
Spezifikationen
Kolben-Ø
20 mm
Kolbenstangengewinde
M3
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Konstruktiver Aufbau
Profilrohr
Funktionsweise
ziehend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Kolbenstangenende
Innengewinde
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Positionserkennung
für Näherungsschalter
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Symbol
991850
Verdrehsicherung/Führung
runde Kolbenstange
LABS-Konformität
VDMA24364-B1/B2-L
Varianten
Innengewinde an der Kolbenstange
Befestigungsart
mit Zubehör
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Werkstoff-Hinweis
RoHS konform
Zulässige Querkraft beim Schaltvorgang
228 N
Max. Taktfrequenz
5 HZ
Werkstoff Rolle
Stahl verzinkt
Pneumatischer Anschluss
M5
Werkstoff Bundschrauben
Stahl verzinkt
Zulässige Stoßkraft auf die ausgefahrene Kolbenstange
1.370 N
Umgebungstemperatur
80 GC
Werkstoff Deckel
eloxiert
Produktgewicht
0,21 KG
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
gleiteloxiert
Hub
10 MM
Betriebsdruck
0,16 bis 1 MPA
