Beschreibung

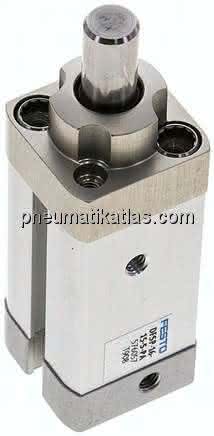

DFSP-16-15-S-PA DFSP-16-15-S-PA (576057) Stopperzylinder
Spezifikationen
Kolben-Ø
16 mm
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
LABS-Konformität
VDMA24364-B1/B2-L
Konstruktiver Aufbau
Profilrohr
Werkstoff-Hinweis
RoHS konform
Positionserkennung
für Näherungsschalter
Symbol
995272
Funktionsweise
ziehend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Zulässige Stoßkraft auf die ausgefahrene Kolbenstange
880 N
Zulässige Querkraft beim Schaltvorgang
147 N
Max. Taktfrequenz
5 HZ
Werkstoff Bundschrauben
hochlegierter Stahl rostfrei
Pneumatischer Anschluss
M5
Werkstoff Deckel
eloxiert
Werkstoff Rolle
Stahl verzinkt
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Verdrehsicherung/Führung
runde Kolbenstange
Werkstoff Zylinderrohr
gleiteloxiert
Hub
15 MM
Betriebsdruck
0,28 bis 1 MPA
Befestigungsart
mit Zubehör
Umgebungstemperatur
80 GC
Produktgewicht
0,135 KG
