DFPD-160-RP-90-RS30-F0710

(8048135) Schwenkantrieb

Ausgabe: 1 StückEAN: 4052568288013Artikelnummer: K1809035

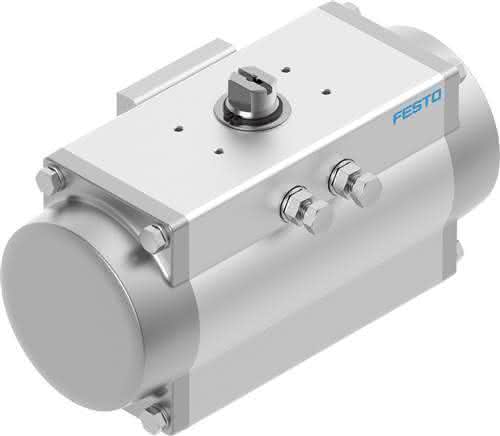

DFPD-160-RP-90-RS30-F0710 (8048135) Schwenkantrieb

Ausgabe:

1 STK

Beschreibung

DFPD-160-RP-90-RS30-F0710 DFPD-160-RP-90-RS30-F0710 (8048135) Schwenkantrieb

Spezifikationen

Baugröße Stellantrieb

160

Flanschbohrbild

F0710

Konstruktiver Aufbau

Zahnstange/Ritzel

LABS-Konformität

NBR

Schwenkwinkel

90 DEG

Verstellbereich Endlage bei 0°

-5 bis 5 DEG

Verstellbereich Endlage bei Nennschenkwinkel

-5 bis 5 DEG

Wellenanschluss Tiefe

24 MM

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich), Drucktaupunkt 10°C unter Umgebungs- bzw. Mediumstemperatur

Norm Anschluss zur Armatur

ISO 5211

Werkstoff Schrauben

hochlegierter Stahl rostfrei

Nennbetriebsdruck

3,0 BAR

Funktionsweise

einfachwirkend

Schließrichtung

rechtsschließend

Ventilanschluss entspricht Norm

VDI/VDE 3845 (NAMUR)

Anschluss für Stellungsregler und Stellungsrückmelder ent

VDI/VDE 3845 Größe AA 1

Pneumatischer Anschluss

G1/4

Verbindungsstelle für Stellungsregler und Stellungsrückme

Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand

Geräte-Typ nach VDMA 66413

2 bis 8 BAR

Umgebungstemperatur

-20 bis 80 GC

CE-Zeichen (siehe Konformitätserklärung)

nach EU-Ex-Schutz-Richtlinie (ATEX)

Lagertemperatur

-20 bis 60 GC

Einbaulage

beliebig

Hinweis zum Betriebs- und Steuermedium-1

Alu-Druckguss, beschichtet

Werkstoff Welle

Stahl, vernickelt

Werkstoff Gehäuse

Alu-Knetlegierung, eloxiert

Werkstoff Anschlussplatte

Alu-Knetlegierung, eloxiert

Werkstoffhinweis

RoHS konform

Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel

30,7 NM

Werkstoff Kolben

Aluminium-Druckguss

Hinweis zum Drehmoment

Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung.

Luftverbrauch bei 6 bar pro Zyklus 0°-90°-0°

5,9 L

Zertifikat ausstellende Stelle

TÜV Rheinland

Wellenanschluss

T22

Werkstoff Lager

POM

Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-N

Federstahl

Werkstoff Nocke

Edelstahlguss

UKCA-Zeichen (siehe Konformitätserklärung)

59,0 NM

Federrückstellmoment bei Schwenkwinkel 0°

28,9 NM

Federrückstellmoment bei 90°

57,1 NM

ATEX-Kategorie Gas

II 2G

ATEX-Kategorie Staub

II 2D

Ex-Zündschutzart Gas

Ex h IIC T4 Gb X

Ex-Zündschutzart Staub

Ex h IIIC T105°C Db X

Ex-Umgebungstemperatur

-20°C <= Ta <= +80°C

Produktgewicht

7 KG
