Beschreibung

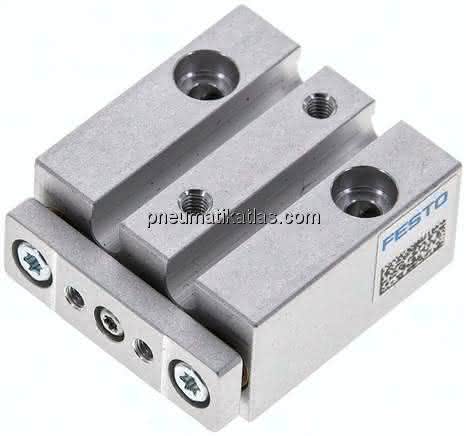

DFM-6-10-P-A-GF DFM-6-10-P-A-GF (4149945) Führungszylinder
Spezifikationen
Kolben-Ø
6 mm
Betriebsart der Antriebseinheit
Joch
Einbaulage
beliebig
Hub
10 MM
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Führung
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Führung
Gleitführung
Positionserkennung
für Näherungsschalter
Werkstoff-Hinweis
RoHS konform
Symbol
991737
Verdrehspiel
0,1 DEG
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
M3
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen
0,012 NM
Werkstoff Endplatte
Aluminium-Knetlegierung, eloxiert
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Produktgewicht
33 G, 0,035 G
Werkstoff Führungsstange
hochlegierter Stahl rostfrei
Betriebsdruck
0,2 bis 0,8 MPA
Werkstoff Dynamische Dichtungen
HNBR
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom H
0,008 NM
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abs
0,85 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
13 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
17 N
Bewegte Masse
9 G
Umgebungstemperatur
60 GC
Werkstoff Deckel
hochlegierter Stahl rostfrei
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Dichtungen
NBR
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
10 MM
Max. Geschwindigkeit
1,3 M/S
