Beschreibung

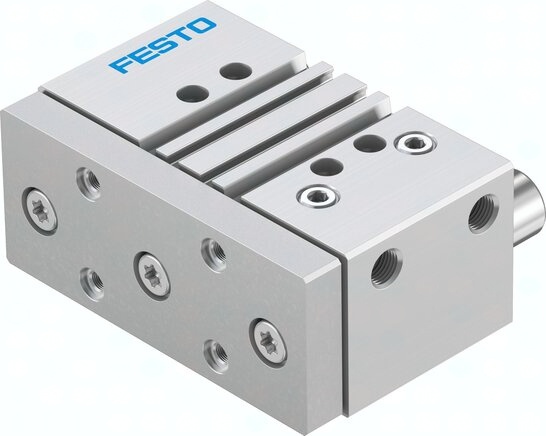

DFM-50-25-P-A-GF DFM-50-25-P-A-GF (170871) Führungszylinder
Spezifikationen
Kolben-Ø
50 mm
Konstruktiver Aufbau
Führung
Hub
25 MM
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Führung
Gleitführung
Betriebsdruck
0,1 bis 1 MPA
Positionserkennung
für Näherungsschalter
Alternativanschlüsse
siehe Produktzeichnung
Symbol
991737
Pneumatischer Anschluss
G1/4
Werkstoff-Hinweis
RoHS konform
Aufprallenergie in den Endlagen
1 NM
LABS-Konformität
VDMA24364-B1/B2-L
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abs
257 N
Max. Kraft Fy statisch
1.533,0 N
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Gehäuse
Aluminium-Knetlegierung
Max. Kraft Fy
1533 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. Kraft Fz
1533 N
Max. Kraft Fz statisch
1.533,0 N
Werkstoff Dichtungen
NBR
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Moment Mx
84,33 NM
Max. Moment Mx statisch
84,33 NM
Max. Moment My
38,33 NM
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Max. Moment Mz
38,33 NM
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Max. Moment My statisch
38,33 NM
Max. Moment Mz statisch
38,33 NM
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom H
19. Apr NM
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
1057 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
1178 N
Bewegte Masse
2026 G
Umgebungstemperatur
80 GC
Max. Geschwindigkeit
0,6 M/S
Produktgewicht
3440 G, 3,4 G
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
50 MM
