Beschreibung

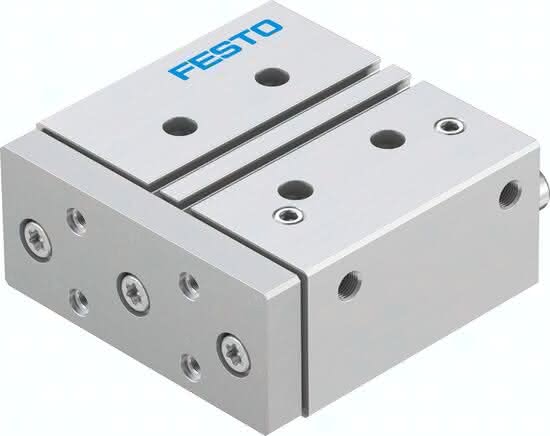

DFM-40-50-P-A-KF DFM-40-50-P-A-KF (170940) Führungszylinder
Spezifikationen
Kolben-Ø
40 mm
Betriebsart der Antriebseinheit
Joch
Einbaulage
beliebig
Hub
50 MM
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Führung
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Führung
Kugelumlaufführung
Positionserkennung
für Näherungsschalter
Werkstoff-Hinweis
RoHS konform
Symbol
991737
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
G1/8
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen
0,7 NM
Max. Kraft Fy
1130 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Max. Kraft Fy statisch
1.260,0 N
Max. Kraft Fz
1130 N
Produktgewicht
2439 G, 2,4 G
Max. Kraft Fz statisch
1.260,0 N
Max. Moment Mx
49,74 NM
Max. Moment Mx statisch
55,44 NM
Betriebsdruck
0,15 bis 1 MPA
Max. Moment My
18,66 NM
Max. Moment My statisch
20,79 NM
Max. Moment Mz
18,66 NM
Max. Moment Mz statisch
20,79 NM
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom H
8 NM
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abs
126 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
686 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
754 N
Bewegte Masse
1175 G
Umgebungstemperatur
60 GC
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub
37,3 MM
Werkstoff Dichtungen
NBR
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
50 MM
Max. Geschwindigkeit
0,8 M/S
