Beschreibung

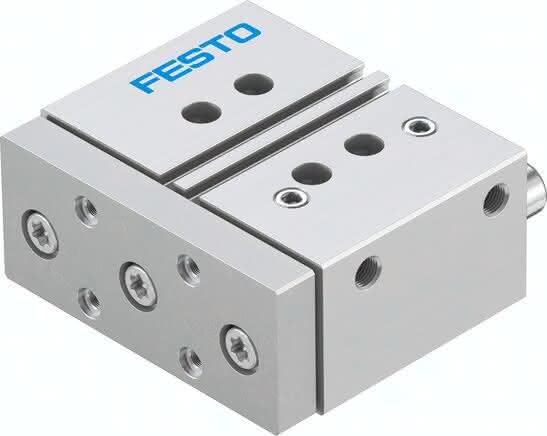

DFM-32-30-P-A-KF DFM-32-30-P-A-KF (170931) Führungszylinder
Spezifikationen
Kolben-Ø
32 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Führung
Kugelumlaufführung
Konstruktiver Aufbau
Führung
Symbol
991737
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Positionserkennung
für Näherungsschalter
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
LABS-Konformität
VDMA24364-B1/B2-L
Einbaulage
beliebig
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Aufprallenergie in den Endlagen
0,4 NM
Max. Kraft Fy statisch
1.260,0 N
Werkstoff-Hinweis
RoHS konform
Max. Kraft Fz statisch
1.260,0 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
415 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
482 N
Betriebsdruck
0,15 bis 1 MPA
Bewegte Masse
915 G
Max. Moment Mx statisch
49,14 NM
Max. Moment My statisch
20,79 NM
Max. Moment Mz statisch
20,79 NM
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom H
08. Jun NM
Umgebungstemperatur
60 GC
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abs
144 N
Pneumatischer Anschluss
G1/8
Produktgewicht
1755 G, 1,7 G
Werkstoff Deckel
Aluminium-Knetlegierung
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub
29. Aug MM
Hub
30 MM
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
50 MM
Max. Geschwindigkeit
0,8 M/S
Max. Kraft Fy
1130 N
Max. Kraft Fz
1130 N
Max. Moment Mx
44,09 NM
Max. Moment My
18,66 NM
Max. Moment Mz
18,66 NM
