Beschreibung

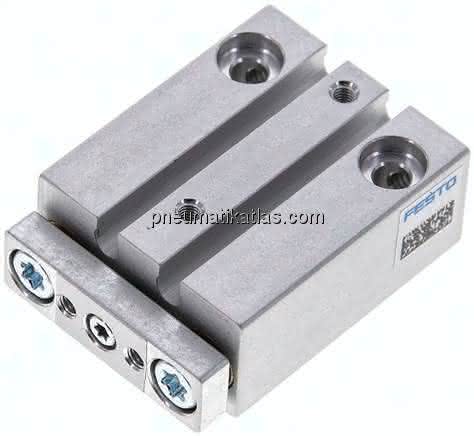

DFM-10-20-P-A-GF DFM-10-20-P-A-GF (4154799) Führungszylinder
Spezifikationen
Kolben-Ø
10 mm
Betriebsart der Antriebseinheit
Joch
Einbaulage
beliebig
Hub
20 MM
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Führung
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Führung
Gleitführung
Positionserkennung
für Näherungsschalter
Werkstoff-Hinweis
RoHS konform
Symbol
991737
Verdrehspiel
0,1 DEG
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
M3
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen
0,035 NM
Werkstoff Endplatte
Aluminium-Knetlegierung, eloxiert
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Produktgewicht
60,5 G, 0,065 G
Werkstoff Führungsstange
hochlegierter Stahl rostfrei
Betriebsdruck
0,15 bis 0,8 MPA
Werkstoff Dynamische Dichtungen
HNBR
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom H
0,034 NM
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abs
2 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
40 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
47 N
Bewegte Masse
21 G
Umgebungstemperatur
60 GC
Werkstoff Deckel
hochlegierter Stahl rostfrei
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Dichtungen
NBR
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
10 MM
Max. Geschwindigkeit
1,7 M/S
