Beschreibung

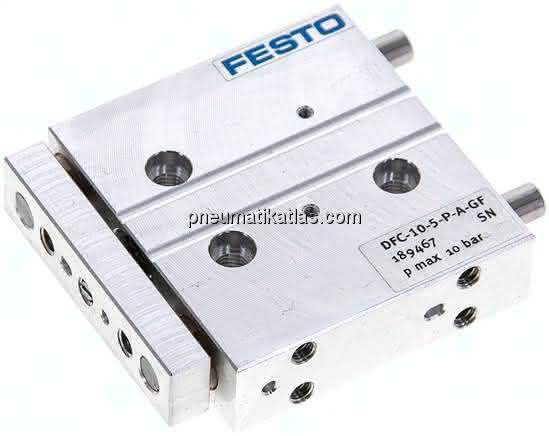

DFC-10-5-P-A-GF DFC-10-5-P-A-GF (189467) Mini-Führungszylinder
Spezifikationen
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
15 MM
Hub
5 MM
Kolben- durchmesser
10 mm
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Führung
Gleitführung
LABS-Konformität
0,40 NM
Funktionsweise
doppeltwirkend
Max. Geschwindigkeit
1 M/S
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
0,050 J
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abs
12,2 N
Theoretische Kraft bei 6 bar, Rücklauf
35,0 N
Theoretische Kraft bei 6 bar, Vorlauf
47,0 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
2,8 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
8,8 G
Hinweis zum Betriebs- und Steuermedium-1
-5 bis 60 GC
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse
8,8 G
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
NBR
Produktgewicht
0,1 KG
