Beschreibung

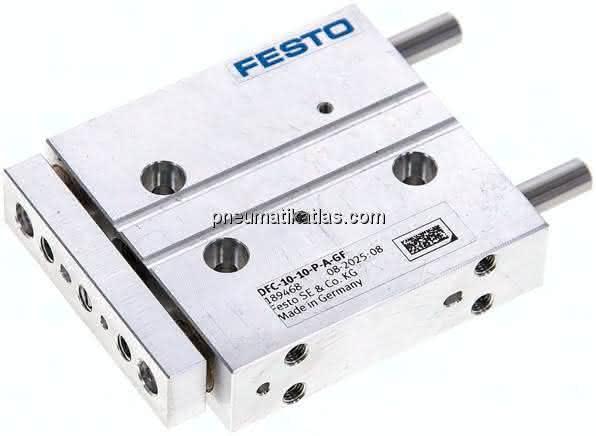

DFC-10-10-P-A-GF DFC-10-10-P-A-GF (189468) Mini-Führungszylinder
Spezifikationen
Kolben-Ø
10 mm
Betriebsart der Antriebseinheit
Joch
Einbaulage
beliebig
Hub
10 MM
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Führung
LABS-Konformität
VDMA24364-B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Führung
Gleitführung
Positionserkennung
für Näherungsschalter
Symbol
991737
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
M5
Aufprallenergie in den Endlagen
0,05 NM
Bewegte Masse bei 0 mm Hub
8,8 G
Werkstoff Gehäuse
Aluminium-Knetlegierung
Produktgewicht
100 G, 0,11 G
Zuschlag bewegte Masse pro 10 mm Hub
2,8 G
Max. Moment Mx
0,4 NM
Betriebsdruck
0,1 bis 1 MPA
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abs
12,2 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
35 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
47 N
Bewegte Masse
8,8 G
Umgebungstemperatur
-5 bis 60 GC
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Dichtungen
NBR
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
15 MM
Max. Geschwindigkeit
1 M/S
