Beschreibung

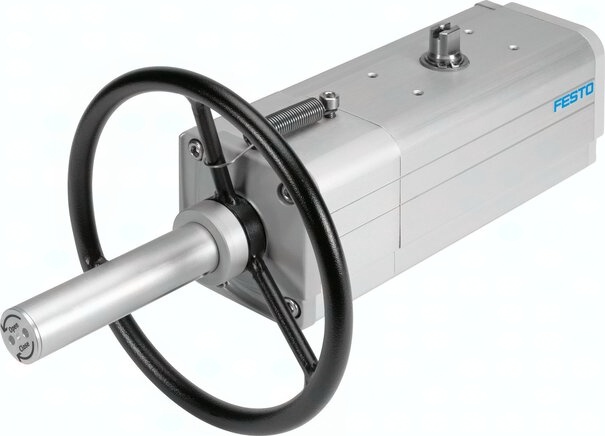

DAPS-1920-090-R-F1216-MW-T6 DAPS-1920-090-R-F1216-MW-T6 (8005025) Schwenkantrieb
Spezifikationen
Baugröße Stellantrieb
1920
Betriebsdruck
3 bis 8,4 BAR
Dämpfung
keine Dämpfung
Einbaulage
beliebig
Schwenkwinkel
92 DEG
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Wellenanschluss Tiefe
48,5 MM
Norm Anschluss zur Armatur
ISO 5211
Flanschbohrbild
F12, F16
Funktionsweise
doppeltwirkend
Nennbetriebsdruck
5,6 BAR
Schließrichtung
rechtsschließend
Konstruktiver Aufbau
Joch-Kinematik
Safety Integrity Level (SIL)
Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand, Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand
Ventilanschluss entspricht Norm
VDI/VDE 3845 (NAMUR)
Positionserkennung
ohne
Werkstoffhinweis
LABS-haltige Stoffe enthalten, RoHS konform
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
Ex h IIC T6...T3 Gb X
Umgebungstemperatur
-50 bis 60 GC
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoffnummer Welle
1.4305
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel
1.920,0 NM
Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel
960,0 NM
Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel
1.440,0 NM
Werkstoff Welle
hochlegierter Stahl
Luftverbrauch bei 6 bar pro Zyklus 0°-90°-0°
90,30 L
Werkstoff Schrauben
hochlegierter Stahl
Wellenanschluss
T46
Pneumatischer Anschluss
G1/4
UKCA-Zeichen (siehe Konformitätserklärung)
-50°C <= Ta <= +60°C
Werkstoff Dichtungen
FVMQ, PTFE-verstärkt
Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-N
Aluminium-Knetlegierung
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Staub
Ex h IIIC T85°C...T200°C Db X
Produktgewicht
43 KG
