DAPS-0120-090-RS4-F0507-CR

(552890) Schwenkantrieb

Ausgabe: 1 StückEAN: 4052568194833Artikelnummer: K1803985

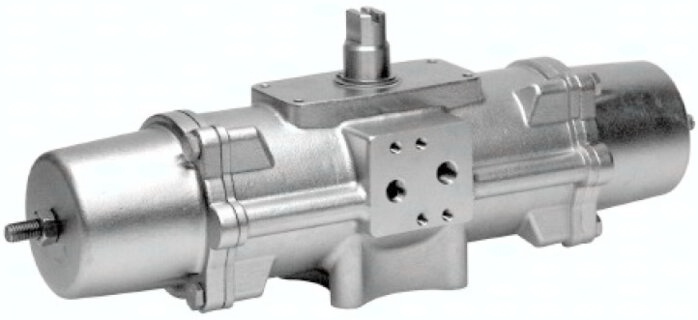

DAPS-0120-090-RS4-F0507-CR (552890) Schwenkantrieb

Ausgabe:

1 STK

Beschreibung

DAPS-0120-090-RS4-F0507-CR DAPS-0120-090-RS4-F0507-CR (552890) Schwenkantrieb

Spezifikationen

Baugröße Stellantrieb

0120

CE-Zeichen (siehe Konformitätserklärung)

nach EU-Ex-Schutz-Richtlinie (ATEX)

Flanschbohrbild

F05, F07

Einbaulage

beliebig

Dämpfung

keine Dämpfung

Schwenkwinkel

90 DEG

Konstruktiver Aufbau

Joch-Kinematik

Verstellbereich Endlage bei Nennschenkwinkel

1.4408

Wellenanschluss Tiefe

19,3 MM

Norm Anschluss zur Armatur

ISO 5211

UKCA-Zeichen (siehe Konformitätserklärung)

-20°C <= Ta <= +60°C

Betriebsdruck

5,6 bis 8,4 BAR

Positionserkennung

ohne

Funktionsweise

einfachwirkend

Schließrichtung

rechtsschließend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Ventilanschluss entspricht Norm

VDI/VDE 3845 (NAMUR)

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Nennbetriebsdruck

5,6 BAR

Safety Integrity Level (SIL)

Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand, Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand

Korrosionsbeständigkeitsklasse KBK

3 - starke Korrosionsbeanspruchung

Umgebungstemperatur

-20 bis 80 GC

ATEX-Kategorie Gas

II 2G

ATEX-Kategorie Staub

II 2D

Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)

Ex h IIC T6...T3 Gb X

Ex-Zündschutzart Staub

Ex h IIIC T85°C...T200°C Db X

Werkstoff Welle

hochlegierter Stahl rostfrei

Werkstoffhinweis

RoHS konform

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

hochlegierter Stahl rostfrei

Werkstoff Dichtungen

FKM, NBR, PUR

Werkstoffnummer Welle

1.4301

Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel

120,0 NM

Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel

60,0 NM

Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel

80,0 NM

Werkstoffnummer Gehäuse

1.4408

Luftverbrauch bei 6 bar pro Zyklus 0°-90°-0°

4,90 L

Wellenanschluss

T17

Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-N

hochlegierter Stahl rostfrei

Anschlussdruck für Federstärke

5,6 BAR

Federrückstellmoment bei Schwenkwinkel 0°

80,0 NM

Federrückstellmoment bei Schwenkwinkel 50°

60,0 NM

Federrückstellmoment bei 90°

120,0 NM

Federstärke

Werkstoff Schrauben

hochlegierter Stahl rostfrei

Produktgewicht

8 KG
