Beschreibung

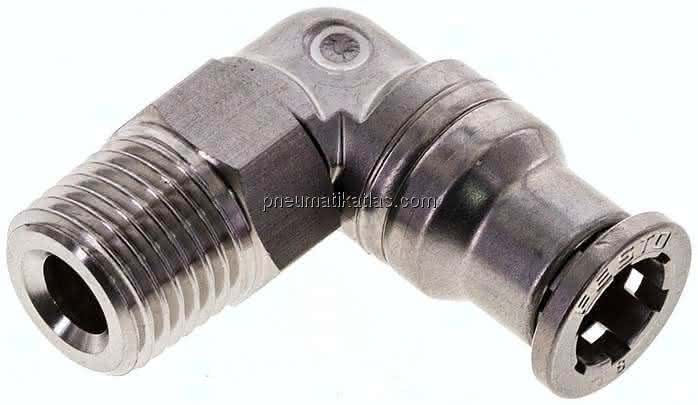

CRQSL-1/4-8 CRQSL-1/4-8 (162874) L-Steckverschraubung
Spezifikationen
Baugröße
Standard
Bauform
L-Form
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
4 - besonders starke Korrosionsbeanspruchung
Konstruktiver Aufbau
Push-Pull-Prinzip
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Wasser (flüssig, eisfrei)
Pneumatischer Anschluss 1
Außengewinde R1/4
Hinweis zum Betriebsdruck
Wasser: max. 0,6 MPa bei max. 50 °C
Lebensmitteltauglichkeit
siehe erweiterte Werkstoffinformation
Werkstoff-Hinweis
RoHS konform
Verwendbare Leitungen
PFAN
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich
Pneumatischer Anschluss 2
für Schlauch Außen-Ø 8 mm
Befestigungsart
Außensechskant SW14
Farbe Lösering
silber
Werkstoff Einschraubzapfen
hochlegierter Stahl rostfrei
Werkstoff Gehäuse
hochlegierter Stahl rostfrei
Produktgewicht
30 G, 0,031 G
Werkstoff Lösering
hochlegierter Stahl rostfrei
Werkstoff Schlauchdichtung
FPM
Werkstoff Schlauchklemmsegment
hochlegierter Stahl rostfrei
Werkstoff Stützring
hochlegierter Stahl rostfrei
Nennweite
5,1 MM
Schlaucheinstecktiefe
21,5 MM
Gebindegröße
1
Betriebsdruck kompletter Temperaturbereich
-0,095 bis 1 MPA
Umgebungstemperatur
-15 bis 120 GC
