Beschreibung

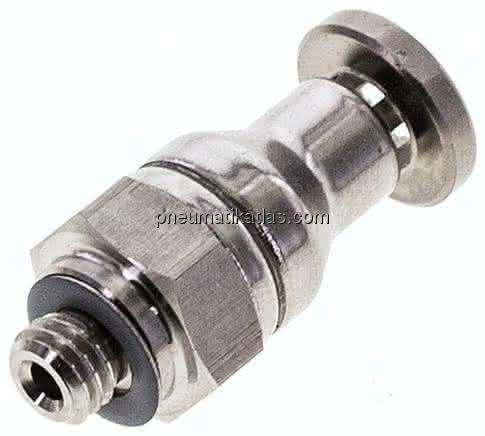

CRQS-M5-4 CRQS-M5-4 (162860) Steckverschraubung
Spezifikationen
Baugröße
Standard
Dichtungsart am Einschraubzapfen
Dichtring
Bauform
gerade Form
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
4 - besonders starke Korrosionsbeanspruchung
Konstruktiver Aufbau
Push-Pull-Prinzip
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Wasser (flüssig, eisfrei)
Pneumatischer Anschluss 1
Außengewinde M5
Hinweis zum Betriebsdruck
Wasser: max. 0,6 MPa bei max. 50 °C
Lebensmitteltauglichkeit
siehe erweiterte Werkstoffinformation
Werkstoff-Hinweis
RoHS konform
Verwendbare Leitungen
PFAN
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich
Toleranz zum Nenn-Anziehdrehmoment
± 20 %
Pneumatischer Anschluss 2
für Schlauch Außen-Ø 4 mm
Befestigungsart
Außensechskant SW10
Farbe Lösering
silber
Werkstoff Einschraubzapfen
hochlegierter Stahl rostfrei
Werkstoff Gehäuse
hochlegierter Stahl rostfrei
Werkstoff Gewindedichtung
hochlegierter Stahl rostfrei
Produktgewicht
6 G, 0,007 G
Werkstoff Lösering
hochlegierter Stahl rostfrei
Werkstoff Schlauchdichtung
FPM
Werkstoff Schlauchklemmsegment
hochlegierter Stahl rostfrei
Werkstoff Stützring
hochlegierter Stahl rostfrei
Nennweite
2 MM
Schlaucheinstecktiefe
18 MM
Gebindegröße
1
Betriebsdruck kompletter Temperaturbereich
-0,095 bis 1 MPA
Umgebungstemperatur
-15 bis 120 GC
Nenn-Anziehdrehmoment
1,33 NM
