Beschreibung

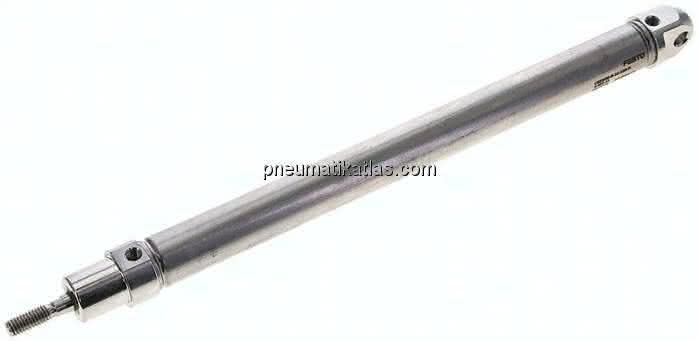

CRDSNU-B-16-160-P-A-MG-A1 CRDSNU-B-16-160-P-A-MG-A1 (8073766) Normzylinder
Spezifikationen
Basierend auf Norm
ISO 6432
Befestigungsart
mit Zubehör
Hub
160 MM
Kolben- durchmesser
16 mm
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
LABS-Konformität
0 bis 80 GC
Maritime Klassifizierung
siehe Zertifikat
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Lebensmitteltauglichkeit
siehe erweiterte Werkstoffinformation
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
4,8 G
Theoretische Kraft bei 6 bar, Rücklauf
104 N
Theoretische Kraft bei 6 bar, Vorlauf
121 N
Grundgewicht bei 0 mm Hub
130 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
2,2 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
21,0 G
Hinweis zum Betriebs- und Steuermedium-1
4 - besonders starke Korrosionsbeanspruchung
Werkstoff Deckel
hochlegierter Stahl rostfrei
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Pneumatischer Anschluss
M5
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,21 KG
