Beschreibung

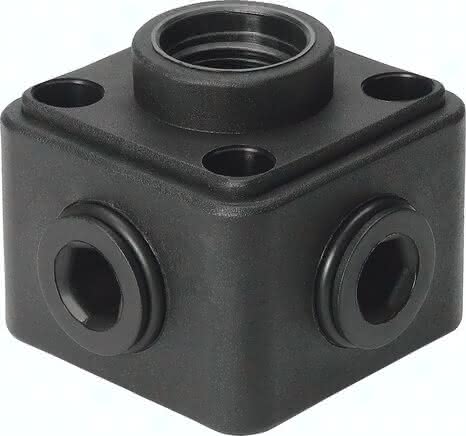

CQD-12/15/18/22 CQD-12/15/18/22 (177717) Verteiler
Spezifikationen
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-Zone III
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Pneumatischer Anschluss 1
Innengewinde G1/2
Werkstoff-Hinweis
RoHS konform
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Toleranz zum Nenn-Anziehdrehmoment
± 10 %
Pneumatischer Anschluss 2
Innengewinde G1/2
Werkstoff Gehäuse
POM
Produktgewicht
0,125 KG
Anzahl Abgänge
4
Anzahl Zuleitungen
1
Nennweite
18,6 MM
Gebindegröße
1
Betriebsdruck kompletter Temperaturbereich
-0,95 bis 7 BAR
Mediumstemperatur
-25 bis 75 GC
Umgebungstemperatur
-25 bis 70 GC
Nenn-Anziehdrehmoment
2,5 NM
Temperaturabhängiger Betriebsdruck
-0,95 bis 15 BAR
