Beschreibung

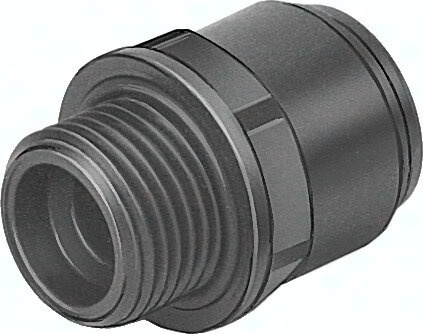

CQ-3/8-12 CQ-3/8-12 (177682) Steckverschraubung
Spezifikationen
Einbaulage
beliebig
Nennweite
8,65 MM
Dichtungsart am Einschraubzapfen
Dichtring
Gebindegröße
1
Konstruktiver Aufbau
Push-Pull-Prinzip
Temperaturabhängiger Betriebsdruck
-0,95 bis 15 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Betriebsdruck kompletter Temperaturbereich
-0,95 bis 7 BAR
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Lebensmitteltauglichkeit
siehe erweiterte Werkstoffinformation
Maritime Klassifizierung
siehe Zertifikat
Umgebungstemperatur
-25 bis 70 GC
Produktgewicht
8 G, 0,011 G
Pneumatischer Anschluss 1
Außengewinde G3/8
Pneumatischer Anschluss 2
für Rohr oder Schlauch mit Außendurchmesser 12 mm
Werkstoffhinweis
LABS-haltige Stoffe enthalten, RoHS konform
Werkstoff Gehäuse
POM
Werkstoff Schlauchklemmsegment
hochlegierter Stahl rostfrei
Nenn-Anziehdrehmoment
2,5 NM
Toleranz zum Nenn-Anziehdrehmoment
± 10 %
Werkstoff Lösering
POM
