Beschreibung

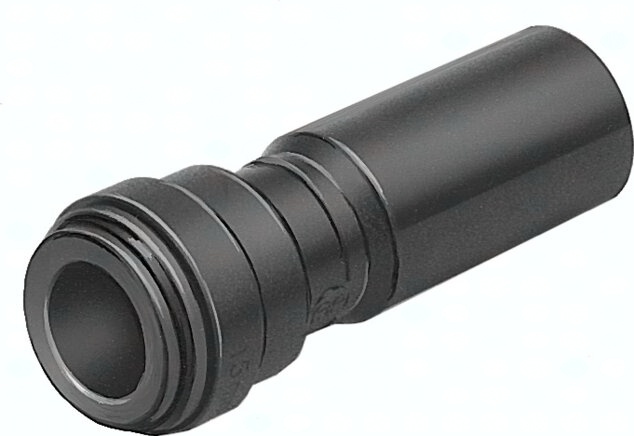

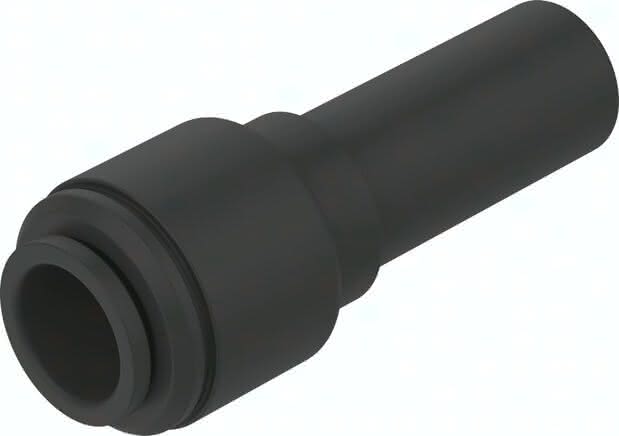

CQ-22H-15 CQ-22H-15 (177703) Steckverbindung
Spezifikationen
Gebindegröße
1
Nennweite
12,15 MM
Werkstoffhinweis
LABS-haltige Stoffe enthalten, RoHS konform
Betriebsdruck kompletter Temperaturbereich
-0,95 bis 7 BAR
Temperaturabhängiger Betriebsdruck
-0,95 bis 15 BAR
Maritime Klassifizierung
siehe Zertifikat
Konstruktiver Aufbau
Push-Pull-Prinzip
Umgebungstemperatur
-25 bis 70 GC
Lebensmitteltauglichkeit
siehe erweiterte Werkstoffinformation
Werkstoff Lösering
POM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Schlauchklemmsegment
hochlegierter Stahl rostfrei
Einbaulage
beliebig
Pneumatischer Anschluss 1
Steckhülse CQ-22
Werkstoff Gehäuse
POM
Pneumatischer Anschluss 2
für Rohr oder Schlauch mit Außendurchmesser 15 mm
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
0,018 KG
