Beschreibung

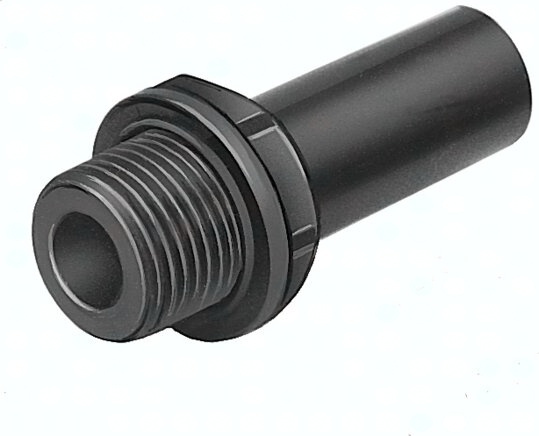

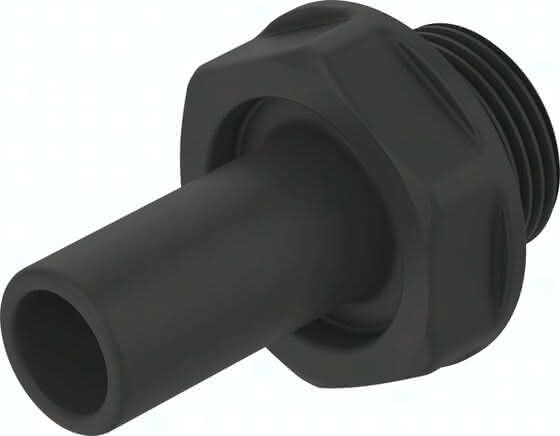

CQ-1/2-12H CQ-1/2-12H (177706) Steckverschraubung
Spezifikationen
Dichtungsart am Einschraubzapfen
Dichtring
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Konstruktiver Aufbau
Push-Pull-Prinzip
LABS-Konformität
VDMA24364-Zone III
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Pneumatischer Anschluss 1
Außengewinde G1/2
Lebensmitteltauglichkeit
siehe erweiterte Werkstoffinformation
Werkstoff-Hinweis
RoHS konform
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Toleranz zum Nenn-Anziehdrehmoment
± 10 %
Pneumatischer Anschluss 2
Steckhülse CQ-12
Werkstoff Gehäuse
POM
Produktgewicht
8 G, 0,012 G
Werkstoff Lösering
POM
Nennweite
8,65 MM
Gebindegröße
1
Betriebsdruck kompletter Temperaturbereich
-0,95 bis 7 BAR
Umgebungstemperatur
-25 bis 70 GC
Nenn-Anziehdrehmoment
2,5 NM
Temperaturabhängiger Betriebsdruck
-0,95 bis 15 BAR
