Beschreibung

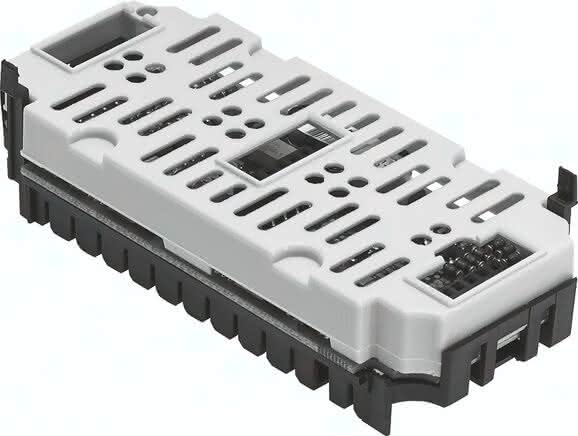

CPX-M-16DE-D CPX-M-16DE-D (550202) Eingangsmodul
Spezifikationen
Diagnose
Kurzschluss/Überlast pro Kanal
Korrosionsbeständigkeitsklasse KBK
(im eingebauten Zustand), 1 - niedrige Korrosionsbeanspruchung
Parametrierung
Eingangsentprellzeit, Signalverlängerungszeit, Überwachung Modul, Verhalten nach Kurzschluss
LED Anzeigen
1 Sammeldiagnose, 16 Kanaldiagnose/Kanalstatus
Absicherung (Kurzschluss)
interne elektronische Sicherung pro Kanalpaar, zusätzlich Schmelzsicherung
Lagertemperatur
-20 bis 70 GC
Schutzart
Abhängig vom Anschlussblock
Abmessungen B x L x H
50 mm x 107 mm x 50 mm, (inkl. Verkettungsblock und Anschlusstechnik)
Eigenstromaufnahme bei Betriebsspannung
Typ. 34 mA
Potenzialtrennung Kanal - Interner Bus
nein
Potenzialtrennung Kanal - Kanal
nein
Betriebsspannungsbereich DC
18 bis 30 V
Umgebungstemperatur
-5 bis 50 GC
Werkstoff Gehäuse
PC, PA-verstärkt
Nennbetriebsspannung DC
24 V
Anzahl Eingänge
16
Eingangsentprellzeit
3 ms (0,1 ms, 10 ms, 20 ms parametrierbar)
Max. Summenstrom Eingänge pro Modul
1,8 A
Schaltpegel
Signal 0: <= 5 V, Signal 1: >= 11 V
Kennlinie Eingänge
IEC1131-T2
Schaltlogik Eingänge
PNP (plusschaltend)
Produktgewicht
0,042 KG
