Beschreibung

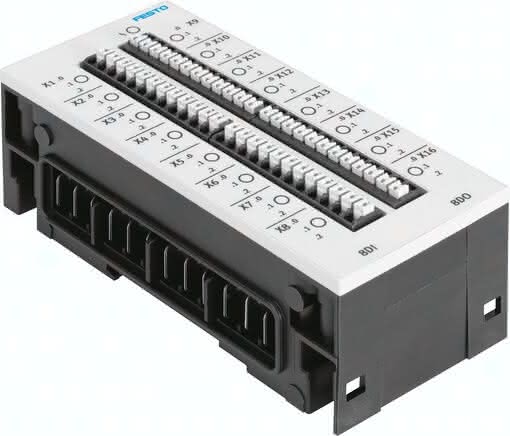

CPX-L-8DE-8DA-16-KL-3POL CPX-L-8DE-8DA-16-KL-3POL (572607) Ein-/Ausgangsmodul
Spezifikationen
Lagertemperatur
-20 bis 70 GC
Zulassung
c UL - Recognized (OL)
Anzahl Ausgänge
8
Anzahl Eingänge
8
Parametrierung
Eingangsentprellzeit, Signalverlängerungszeit, Failsafe pro Kanal, Forcen pro Kanal, Idle Mode pro Kanal, Überwachung Modul, Verhalten nach Kurzschluss
Absicherung (Kurzschluss)
interne elektronische Sicherung pro Kanal
Korrosionsbeständigkeitsklasse KBK
(im eingebauten Zustand), 1 - niedrige Korrosionsbeanspruchung
Abmessungen B x L x H
50 mm x 107 mm x 41 mm, (inkl. Verkettungsblock)
LED Anzeigen
1 Sammeldiagnose, 16 Kanalstatus
Umgebungstemperatur
-5 bis 50 GC
Max. Stromversorgung pro Kanal
0,25 A (6 W Lampenlast)
Potenzialtrennung Kanal - Interner Bus
nein
Potenzialtrennung Kanal - Kanal
nein
Nennbetriebsspannung DC
24 V
Eingangsentprellzeit
3 ms (0,1 ms, 10 ms, 20 ms parametrierbar)
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
PA-verstärkt
Schutzart
IP20
Betriebsspannungsbereich DC
18 bis 30 V
Schaltpegel
Signal 0: <= 5 V, Signal 1: >= 15 V
Diagnose
Unterspannung Ausgänge, Kurzschluss/Überlast pro Kanal
Eigenstromaufnahme bei Betriebsspannung
Typ. 15 mA
Max. Summenstrom Eingänge pro Modul
1,8 A
Max. Summenstrom Ausgänge pro Modul
2,0 A
Kennlinie Ausgänge
IEC1131-T2
Kennlinie Eingänge
IEC1131-T2, Typ 01
Schaltlogik Eingänge
PNP (plusschaltend)
Schaltlogik Ausgänge
PNP (plusschaltend)
Produktgewicht
171,0 G, 0,185 G
