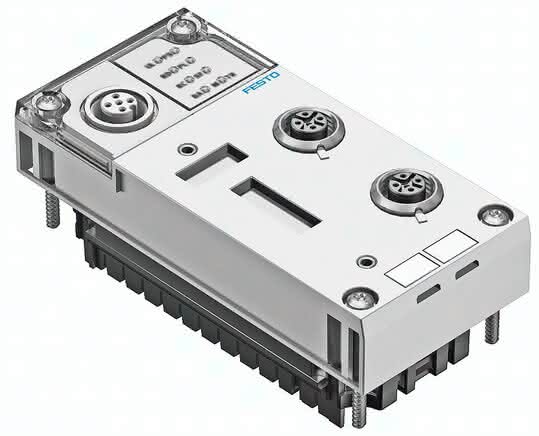

CPX-FB40

(2474896) Busknoten

Ausgabe: 1 StückEAN: 4052568265069Artikelnummer: K1807065

CPX-FB40 (2474896) Busknoten

Ausgabe:

1 STK

Beschreibung

CPX-FB40 CPX-FB40 (2474896) Busknoten

Spezifikationen

Lagertemperatur

-20 bis 70 GC

Parametrierung

Systemparameter, Failsafe-Reaktion, Diagnoseverhalten, Forcen von Kanälen, Signal-Setup

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Bedienelemente

DIL-Schalter

Betriebsspannungsbereich DC

18 bis 30 V

Eigenstromaufnahme bei Betriebsspannung

Typ. 100 mA

Werkstoffhinweis

RoHS konform

Umgebungstemperatur

-5 bis 50 GC

Werkstoff Gehäuse

PA-verstärkt

Max. Adressvolumen Ausgänge

64 BYTE

Max. Adressvolumen Eingänge

64 BYTE

Verpolungsschutz

für Betriebsspannung

Feldbus-Schnittstelle

2x Dose, M12x1, 4polig, D-codiert

Gerätespezifische Diagnose

Unterspannung Module, Diagnose-Speicher, Kanal- und modulorientierte Diagnose

Konfigurations-Unterstützung

XDC-Datei, XDD-Datei

Nennbetriebsspannung DC

24 V

Baudrate

100 Mbit/s

LED-Anzeige busspezifisch

BE: Powerlink Error, BS: Powerlink Status, L/A1: Link / Activity Port 1, L/A2: Link / Activity Port 2

Protokoll

Ethernet PowerLink V2

LED-Anzeige produktspezifisch

PL: Lastversorgung, SF: Systemfehler, M: Modify, Parametrierung, PS: Elektronikversorgung, Sensorversorgung

Zusätzliche Funktionen

Integrated Hub, Azyklischer Datenzugriff über Ethernet, Start-up Parametrierung in Klartext über Feldbus, Systemstatus über Prozessdaten abbildbar, Zusätzliche Diagnose-Schnittstelle für Bediengeräte, - Azyklischer Datenzugriff über "SDO", - IP-Adressierung über DHCP, DIL-Schalter oder Bediengerät, Kanalbezogene Diagnose über Feldbus

Abmessungen B x L x H

50 mm x 107 mm x 50 mm, (inkl. Verkettungsblock)

Produktgewicht

0,165 KG

Schutzart

IP65, IP67
