Beschreibung

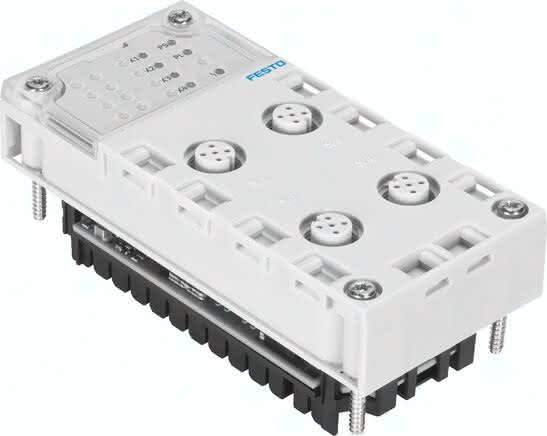

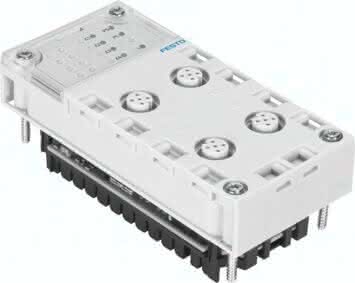

CPX-CTEL-4-M12-5POL CPX-CTEL-4-M12-5POL (1577012) Elektrik-Anschaltung
Spezifikationen
Anzahl Device-Schnittstellen
4
Lagertemperatur
-20 bis 70 GC
Parametrierung
Diagnoseverhalten, Failsafe pro Kanal, Forcen pro Kanal, Idle Mode pro Kanal, Modul-Parameter, Werkzeugwechselmodus
Bedienelemente
DIL-Schalter
Korrosionsbeständigkeitsklasse KBK
(im eingebauten Zustand), 1 - niedrige Korrosionsbeanspruchung
Abmessungen B x L x H
50 mm x 107 mm x 55 mm, (inkl. Verkettungsblock)
LED Anzeigen
Modulstatus, I-Port Status / Diagnose, Status Lastversorgung, Status Systemversorgung
Umgebungstemperatur
-5 bis 50 GC
Max. Stromversorgung pro Kanal
4 x 1,6 A
Potenzialtrennung Kanal - Interner Bus
Ja, bei Zwischeneinspeisung
Max. Summenstrom Ausgänge pro Kanal
4 x 1,6 A
Potenzialtrennung Kanal - Kanal
nein
Nennbetriebsspannung DC
24 V
Interne Zykluszeit
1 ms je 1 Byte Nutzdaten
Werkstoffhinweis
RoHS konform
Max. Adressvolumen Eingänge
32 BYTE
Werkstoff Gehäuse
PC, PA-verstärkt
Max. Adressvolumen Ausgänge
32 BYTE
Schutzart
IP65, IP67
Betriebsspannungsbereich DC
18 bis 30 V
Diagnose
Unterspannung, Kommunikationsfehler, Kurzschluss Module, Modulorientierte Diagnose
Protokoll
I-Port
Max. Leitungslänge
20 m
Eigenstromaufnahme bei Betriebsspannung
Typ. 65 mA
Elektrischer Anschluss
M12, 5-polig, A-Codiert, 4x Dose
Netzausfallüberbrückung
10 MS
Zusätzliche Funktionen
Werkzeugwechselmodus
Produktgewicht
110,0 G, 0,145 G
