Beschreibung

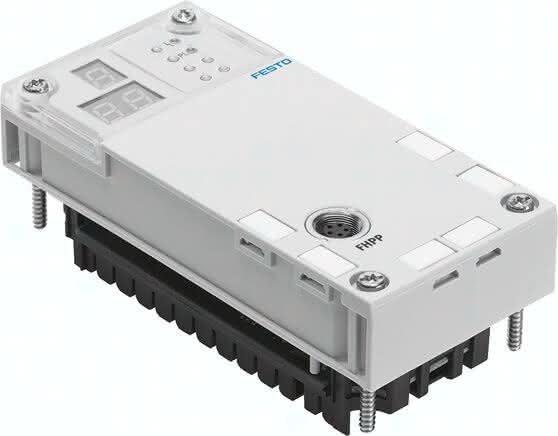

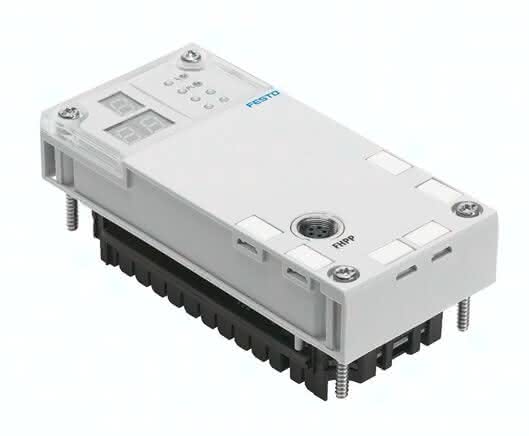

CPX-CMAX-C1-1 CPX-CMAX-C1-1 (548932) Achscontroller
Spezifikationen
Betriebsarten
Direktbetrieb, Satzbetrieb
Relative Luftfeuchtigkeit
5 - 95 %, nicht kondensierend
Reglerfunktion
Kraftregelung
Absicherung (Kurzschluss)
interne elektronische Sicherung Lastspannung, interne elektronische Sicherung Betriebsspannung
Lastspannungsbereich DC
20 bis 30 V
Anzeige
Siebensegmentanzeige
Nennlastspannung DC
24 V
Abmessungen B x L x H
50 mm x 107 mm x 55 mm
Umgebungstemperatur
-5 bis 50 GC
Zulässiger Laststrom
2,5 A
Nennbetriebsspannung DC
24 V
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
PA-verstärkt
Schutzart
IP65, nach IEC 60529
Betriebsspannungsbereich DC
18 bis 30 V
Statusanzeigen
Power Load, Display/Error Axix X, MC Axis X, Modulstatus
Achsen pro Strang
1
Anzahl Achsstränge
1
Elektrischer Anschluss Control-Interface
M9, 5-polig, Dose
Control-Interface
digital, Abschlußwiderstand integriert, CAN-Bus mit Festo Protokoll
Diagnose
Modulorientierte Diagnose, über lokale 7-Segment-Anzeige
Max. Leitungslänge
30 m
Netzausfallüberbrückung
10 MS
Stromaufnahme bei Nennbetriebsspannung
200 MA
Max. Anzahl Module
8
Produktgewicht
240 G, 0,15 G
