Beschreibung

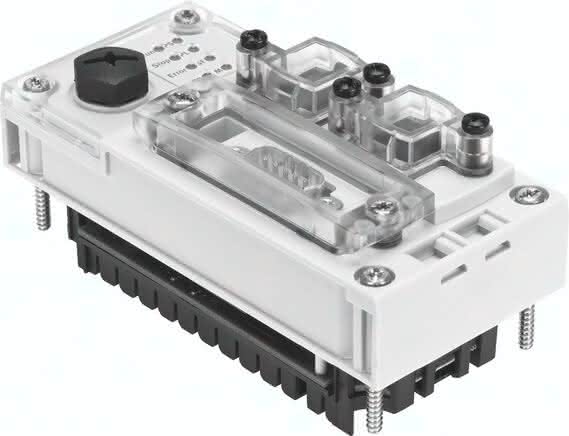

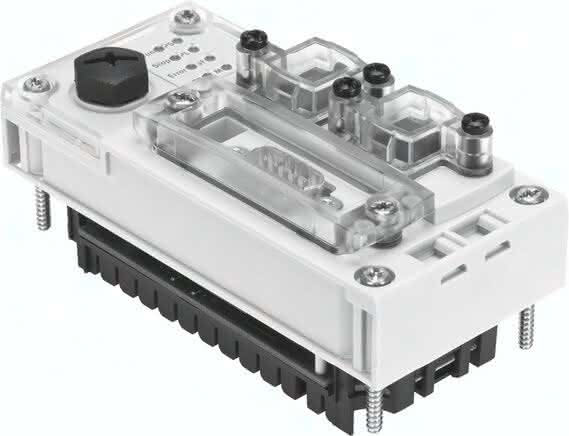

CPX-CEC-M1-V3 CPX-CEC-M1-V3 (3472765) Steuerblock
Spezifikationen
Abmessungen B x L x H
50 mm x 107 mm x 55 mm
LABS-Konformität
VDMA24364-B2-L
Parametrierung
CODESYS V3
Werkstoff-Hinweis
RoHS konform
Eigenstromaufnahme bei Nennbetriebsspannung
typ. 85 mA
Nennbetriebsspannung DC Lastspannung
mit Pneumatik Typ MPA: 18 ... 30 V
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-5 bis 50 GC
Zusätzliche Funktionen
Softmotion Funktionen für elektrische Antriebe
Nennbetriebsspannung DC
24 V
Lagertemperatur
-20 bis 70 GC
Produktgewicht
135 G, 0,185 G
Ethernet-Schnittstelle
RJ 45 (Buchse, 8-polig)
Werkstoff Gehäuse
PC
Ethernet, Anzahl
1
Protokoll
TCP/IP
Control-Interface
CAN-Bus
Ethernet, Anschlussstecker
8-polig
Schutzart
IP67
LED-Anzeige busspezifisch
TP: Link/Traffic
LED-Anzeige produktspezifisch
STOP: SPS Status
Relative Luftfeuchtigkeit
nicht kondensierend
Ethernet, Unterstützte Protokolle
TCP/IP, EasyIP, Modbus TCP
Programmierung, Bedienungssprache
DE, EN
Programmiersprache
zusätzlich CFC
Programmiersoftware
CODESYS provided by Festo
Programmierung, Unterstützung Dateihandling
ja
Ethernet, Datenübertragungsgeschwindigkeit
10/100 Mbit/s
Gerätespezifische Diagnose
Diagnose-Speicher
Gesamtanzahl Achsen
31
CPU Daten
Prozessor 800 MHz
Netzausfallüberbrückung
10 MS
Feldbus-Schnittstelle, Art
CAN-Bus
Feldbus-Schnittstelle, Galvanische Trennung
ja
Konfigurations-Unterstützung
CODESYS V3
Bedienelemente
Drehschalter für RUN/Stop
Feldbus-Schnittstelle, Übertragungsrate
über Software einstellbar
Feldbus-Schnittstelle, Anschlusstechnik
9-polig
Bearbeitungszeit
ca. 200 µs/1 k Anweisung
Einstellung IP-Adresse
über MMI
Funktionsbausteine
und andere
Merker
Variablenkonzept CODESYS
Programmspeicher
16 MB Anwenderprogramm
