Beschreibung

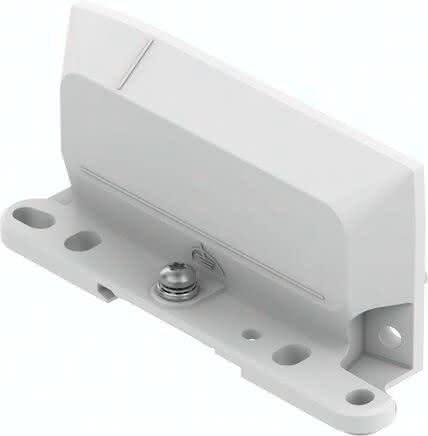

CPX-AP-A-EPL CPX-AP-A-EPL (8112476) Endplatte
Spezifikationen
Hinweis zur Umgebungstemperatur
Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Schutzklasse
III
Hinweis zur max. Aufstellhöhe
Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Relative Luftfeuchtigkeit
nicht kondensierend
Einbaulage
beliebig, auf H-Schiene: waagrecht
Abmessungen B x L x H
30,4 mm x 117,2 mm x 53,6 mm
Hinweis zur Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Hinweis zur Schockfestigkeit
Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Lagertemperatur
-20 bis 70 GC
LABS-Konformität
VDMA24364-B2-L
Umgebungstemperatur
-20 bis 50 GC
Werkstoff Endplatte
Alu-Druckguss, beschichtet
Produktgewicht
120 G, 0,125 G
Befestigungsart
mit Durchgangsbohrung für Schraube M6
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff-Hinweis
phosphorsäureesterfrei
Werkstoff Schrauben
Stahl, verzinkt
Max. Aufstellhöhe
3.500 M
Nenneinsatzhöhe
<= 2000 m ASL (> 79,5 kPa)
Überspannungskategorie
II
