Beschreibung

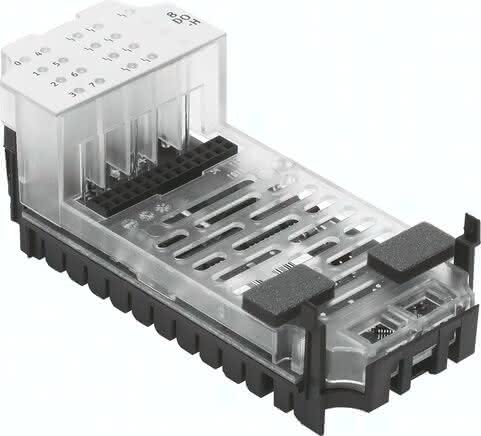

CPX-8DA-H CPX-8DA-H (550204) Ausgangsmodul
Spezifikationen
Abmessungen B x L x H
50 mm x 107 mm x 50 mm, (inkl. Verkettungsblock und Anschlusstechnik)
Betriebsspannungsbereich DC
18 bis 30 V
Schutzart
Abhängig vom Anschlussblock
LED Anzeigen
1 Sammeldiagnose, 8 Kanaldiagnose, 8 Kanalstatus
Umgebungstemperatur
-5 bis 50 GC
Nennbetriebsspannung DC
24 V
Max. Stromversorgung pro Kanal
2,1 A (50 W Lampenlast), pro Kanalpaar
Potenzialtrennung Kanal - Interner Bus
Ja, bei Zwischeneinspeisung
Potenzialtrennung Kanal - Kanal
nein
Diagnose
Unterspannung Ausgänge, Kurzschluss/Überlast pro Kanal
Parametrierung
Failsafe pro Kanal, Forcen pro Kanal, Idle Mode pro Kanal, Überwachung Modul, Verhalten nach Kurzschluss
Eigenstromaufnahme bei Betriebsspannung
Typ. 34 mA
Korrosionsbeständigkeitsklasse KBK
(im eingebauten Zustand), 1 - niedrige Korrosionsbeanspruchung
Lagertemperatur
-20 bis 70 GC
Absicherung (Kurzschluss)
interne elektronische Sicherung pro Kanal, zusätzlich Schmelzsicherung
Werkstoff Gehäuse
PC, PA-verstärkt
Anzahl Ausgänge
8
Max. Summenstrom Ausgänge pro Modul
8,4 A
Kennlinie Ausgänge
in Anlehnung an IEC1131-T2
Schaltlogik Ausgänge
PNP (plusschaltend)
Produktgewicht
48,0 G, 0,055 G
